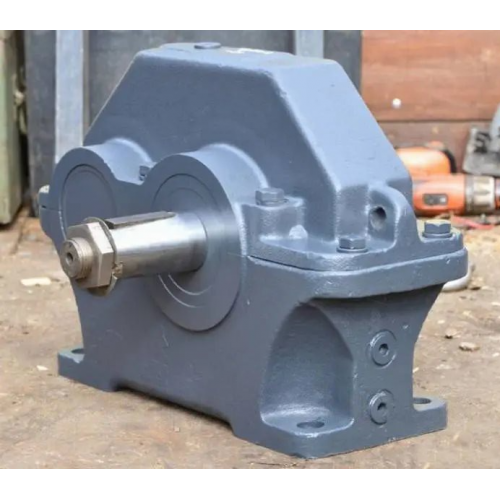

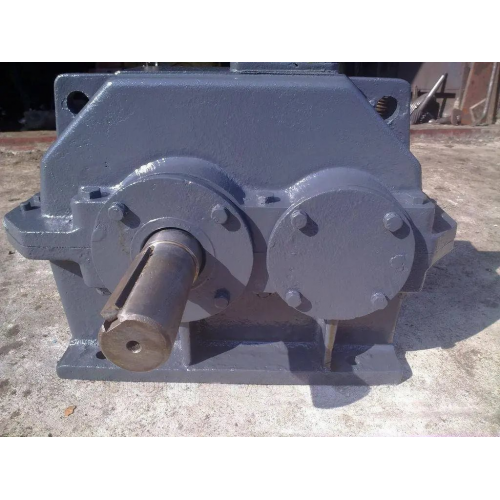

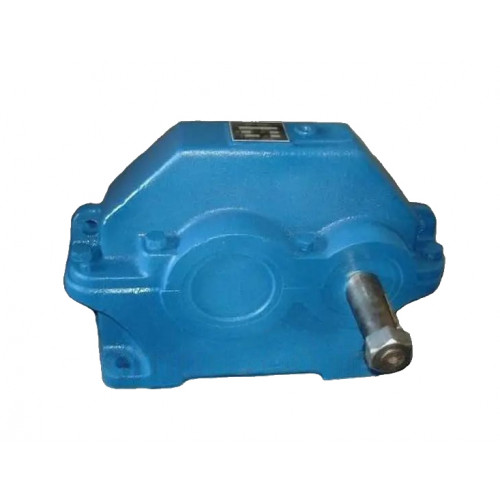

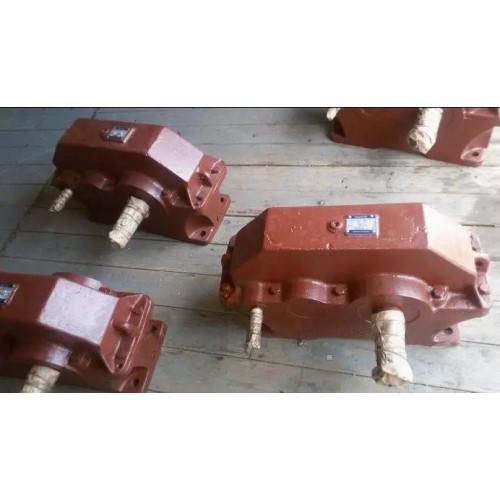

Циліндричний редуктор ЦУ-160-2
Редуктор ЦУ-160-2 – це одноступінчастий механізм, який розміщений у чавунному корпусі для захисту всіх частин та елементів приладу. Встановлюється в сухих, тропічних та помірних умовах навколишнього середовища, також можливе встановлення у вибухобезпечних приміщеннях відповідно до стандарту ГОСТ 15150-69. Поширений в машинобудуванні для збільшення моменту, що крутить, і зменшення частоти обертання.
Конструкція редуктора ЦУ-160
Технічні характеристики редуктора ЦУ-160-2
Характеристика | Значення | |
Передавальне число |
2 | |
Допустиме |
на швидкохідному валу |
1250 |
на тихохідному валу |
4500 | |
Номінальний крутний момент на тихохідному валу, Н.м | 1250 | |
ККД | 0.98 | |
Маса, кг | 78 |

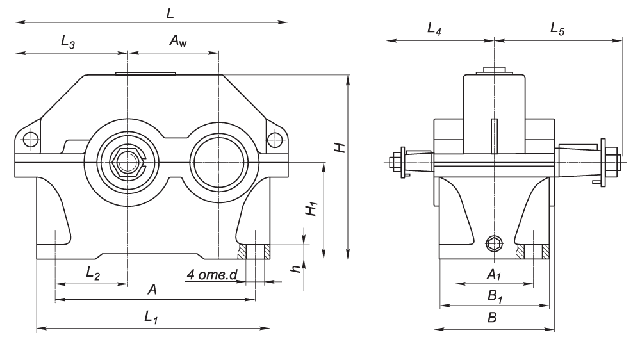

Габаритні та приєднувальні розміри редуктора ЦУ-160
Редуктор | Aw | A | A1 | В | В1 | Н | Н1 | h | L | L1 |
ЦУ-160-2 | 160 | 355 | 125 | 185 | 175 | 335 | 170 | 28 | 475 | 405 |

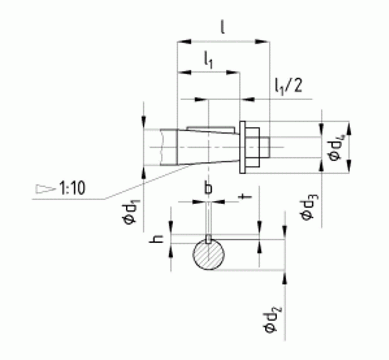

Приєднувальні розміри вихідних валів редуктора ЦУ
Характеристики швидкохідного валу
Редуктор | d | d1 | l | l1 | b | t |
ЦУ-160 | 45 | М30х2.0 | 110 | 82 | 12 | 23.45 |
Характеристики тихохідного валу
Редуктор | d | d1 | l | l1 | b | t |
ЦУ-160 | 55 | М36х3.0 | 110 | 82 | 14 | 28.95 |

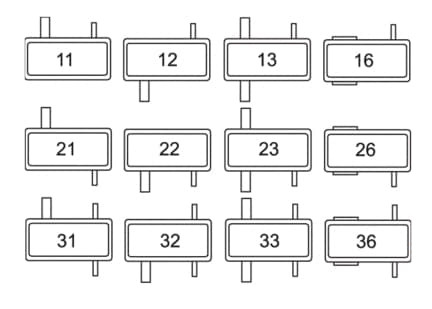

Варіанти складання редуктора ЦУ

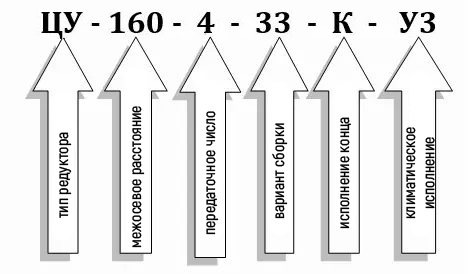

Приклад умовного позначення редуктора ЦУ-160
Щоб купити редуктор ЦУ потрібно заповнити форму заявки на сторінці товару, а також зателефонувати за телефонами, зазначеними на сайті. Для постійних клієнтів є гнучка система знижок. Компанія "Промпривод" пропонує широкий асортимент запасних частин для приладів різних типів. Перед відправленням кожен редуктор проходить перевірку у відділі технічного контролю. Здійснюємо швидку та своєчасну доставку редукторів по всіх регіонах України.
