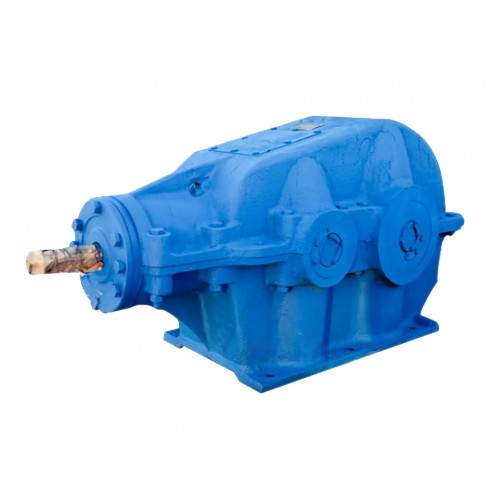

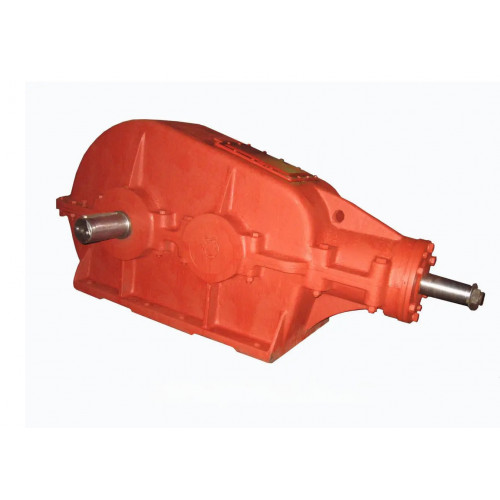

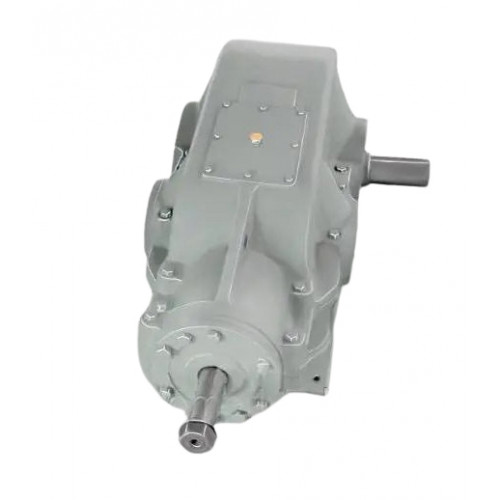

Редуктори конічно-циліндричні двоступінчасті типу КЦ1 складання 41
Редуктор КЦ1 використовують у приводах різних машин і механізмів для зміни моменту, що крутить, і частоти обертання. Даний механізм має загальнопромислове застосування та 41 варіант складання. Згідно з вітчизняним стандартом ГОСТ 20373-90, таке складання характерне перетином осей під прямим кутом. Кінці вхідного та вихідного валу знаходяться у горизонтальному положенні.
Редуктори призначені для роботи в режимі 24 годин або можливі періодичні зупинки. Обертання валів здійснюється в обидві сторони, а окружна швидкість зубчастих кілець не повинна перевищувати 12 м/с.
Придбати редуктори КЦ1 ви можете у нас на сайті компанії-виробника «Промпривод» за доступними цінами. Всі агрегати проходять ряд додаткових перевірок, запобігаючи будь-якому, навіть найменшому браку. Зателефонувавши за телефоном, вказаним на сайті, ви отримаєте детальну консультацію щодо підбору редукторів та комплектуючих запчастин. Доставка можлива до будь-якого населеного пункту країни.
Умовне позначення варіанта складання 41

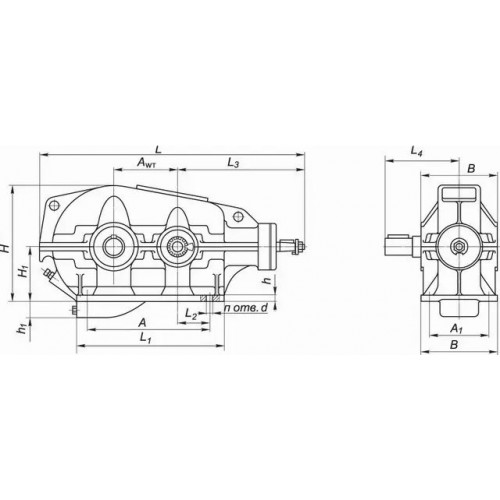

Конструкція редуктора КЦ1
Технічні характеристики редуктора КЦ1
Найменування технічних характеристик |
Тип редуктора |
||||
КЦ1-200 |
КЦ1-250 |
КЦ1-300 |
КЦ1-400 |
КЦ1-500 |
|
Передавальні числа |
6,3; 10; 14; 20; 28 |
||||
Консольне навантаження, що допускається, на тихохідному валу, Н |
5100 |
7000 |
12000 |
18000 |
25000 |
Номінальний момент, що крутить, на тихохідному валу, Н•м |
520 |
1200 |
2100 |
5300 |
9000 |
ККД |
0,94 |
||||
Маса, кг |
186 |
391 |
474 |
980 |
1740 |
Тип редуктора |
Аwt |
A |
A1 |
B |
H |
H1 |
h |
|
КЦ1-200 |
200 |
375 |
250 |
300 |
435 |
225 |
20 |
|
КЦ1-250 |
250 |
480 |
325 |
375 |
515 |
265 |
25 |
|
КЦ1-300 |
300 |
545 |
350 |
450 |
607 |
315 |
25 |
|
КЦ1-400 |
400 |
810 |
450 |
526 |
705 |
320 |
35 |
|
КЦ1-500 |
500 |
990 |
550 |
630 |
877 |
400 |
40 |
|
тип редуктора |
h1 |
L |
L1 |
L2 |
L3 |
L4 |
d |
n |
КЦ1-200 |
- |
900 |
480 |
85 |
460 |
247 |
17 |
4 |
КЦ1-250 |
- |
1170 |
600 |
120 |
625 |
320 |
22 |
4 |
КЦ1-300 |
- |
1275 |
680 |
120 |
625 |
385 |
22 |
6 |
КЦ1-400 |
95 |
1705 |
930 |
212 |
848 |
452 |
26 |
8 |
КЦ1-500 |
100 |
2085 |
1160 |
250 |
1030 |
544 |
33 |
8 |
