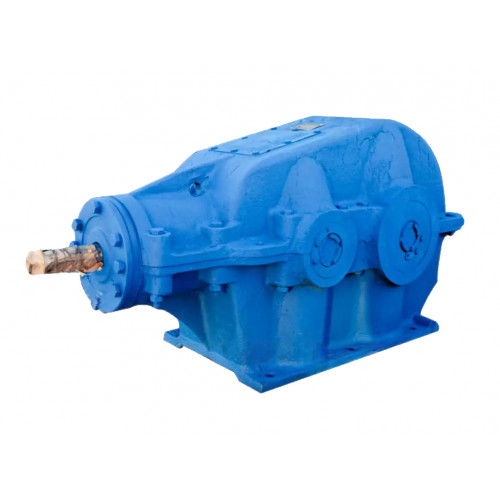

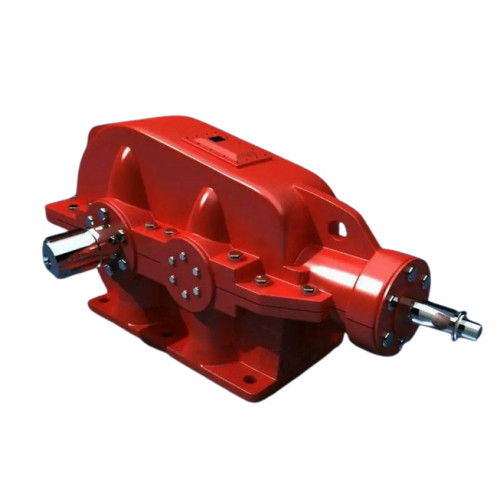

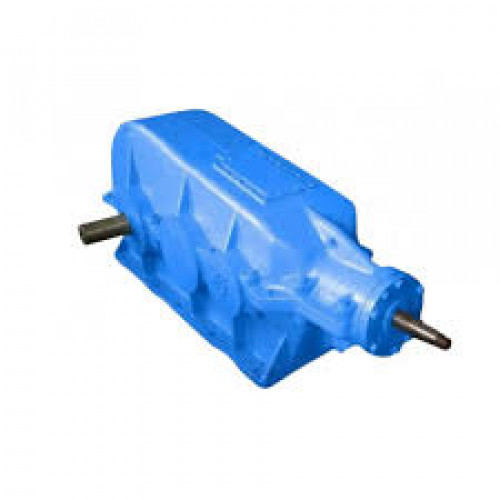

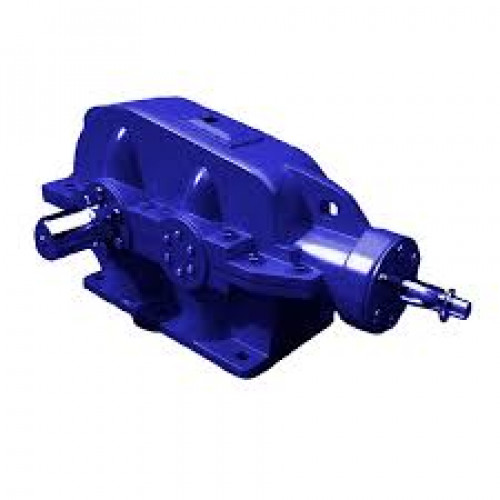

Редуктори конічно-циліндричні двоступінчасті типу КЦ1 збирання 42
Редуктор КЦ1 відноситься до конічно-циліндричних пристроїв, що мають горизонтальне виконання. Пристрій складається з двох пар коліс: перша зі швидкохідним ступенем - має конічні колеса зі спіральними зубами, а друга з тихохідним ступенем - циліндричні колеса з косими зубами.
Цей агрегат розроблений спеціально для тривалої безперервної роботи. Передбачено обертання валів як уперед, і назад. Також редуктор працює з постійним, змінним та реверсивним навантаженням. Номінальний момент, що крутить, на вихідному валу становить 520 Н.м.
Осі редуктора КЦ1 складання 42 перетинаються під прямим кутом та горизонтальне розміщення вхідних та вихідних кінців валів. Характеризуються високою продуктивністю та довговічністю.
Компанія-виробник «Промпривод» пропонує великий вибір редукторів 42 варіанта складання. Усі агрегати проходять перевірки та мають сертифікати якості. Відправлення здійснюється завжди у раніше обумовлені терміни та можливе до будь-якого населеного пункту України. У разі виникнення труднощів у виборі обладнання або оформленні замовлення, ви завжди можете звернутися за допомогою до наших менеджерів.

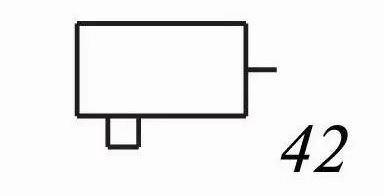

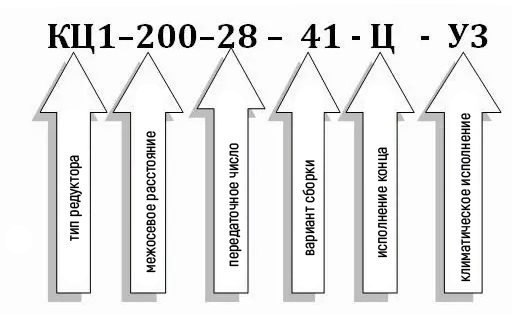

Умовне позначення варіанта складання 42

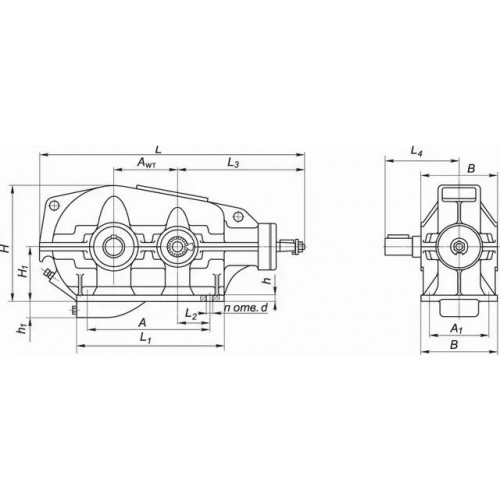

Конструкція редуктора КЦ1
Технічні характеристики редуктора КЦ1
Найменування технічних характеристик |
Тип редуктора |
||||
КЦ1-200 |
КЦ1-250 |
КЦ1-300 |
КЦ1-400 |
КЦ1-500 |
|
Передавальні числа |
6,3; 10; 14; 20; 28 |
||||
Консольне навантаження, що допускається, на тихохідному валу, Н |
5100 |
7000 |
12000 |
18000 |
25000 |
Номінальний момент, що крутить, на тихохідному валу, Н•м |
520 |
1200 |
2100 |
5300 |
9000 |
ККД |
0,94 |
||||
Маса, кг |
186 |
391 |
474 |
980 |
1740 |
Тип редуктора |
Аwt |
A |
A1 |
B |
H |
H1 |
h |
|
КЦ1-200 |
200 |
375 |
250 |
300 |
435 |
225 |
20 |
|
КЦ1-250 |
250 |
480 |
325 |
375 |
515 |
265 |
25 |
|
КЦ1-300 |
300 |
545 |
350 |
450 |
607 |
315 |
25 |
|
КЦ1-400 |
400 |
810 |
450 |
526 |
705 |
320 |
35 |
|
КЦ1-500 |
500 |
990 |
550 |
630 |
877 |
400 |
40 |
|
тип редуктора |
h1 |
L |
L1 |
L2 |
L3 |
L4 |
d |
n |
КЦ1-200 |
- |
900 |
480 |
85 |
460 |
247 |
17 |
4 |
КЦ1-250 |
- |
1170 |
600 |
120 |
625 |
320 |
22 |
4 |
КЦ1-300 |
- |
1275 |
680 |
120 |
625 |
385 |
22 |
6 |
КЦ1-400 |
95 |
1705 |
930 |
212 |
848 |
452 |
26 |
8 |
КЦ1-500 |
100 |
2085 |
1160 |
250 |
1030 |
544 |
33 |
8 |
