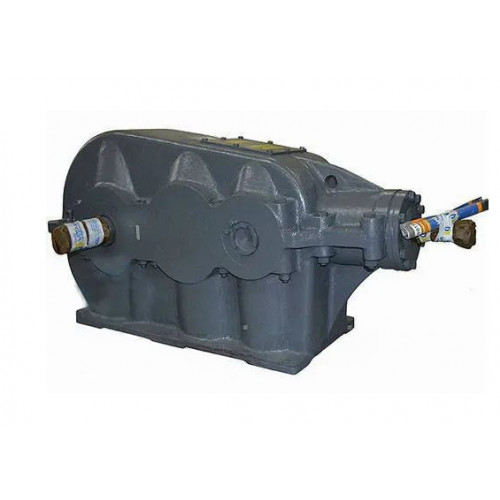

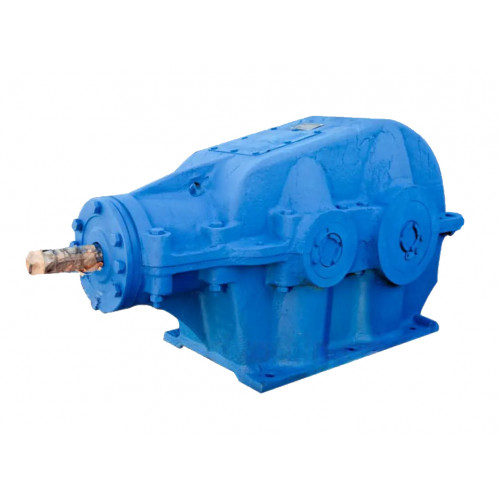

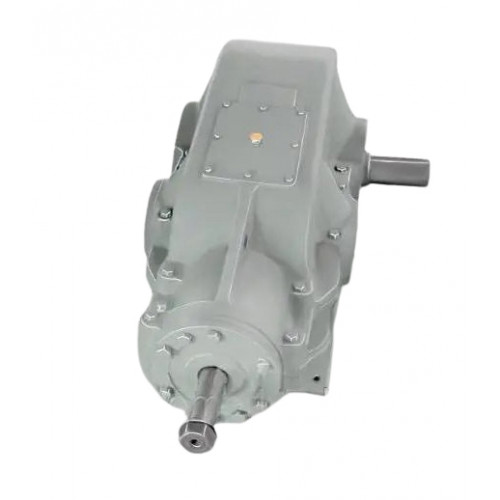

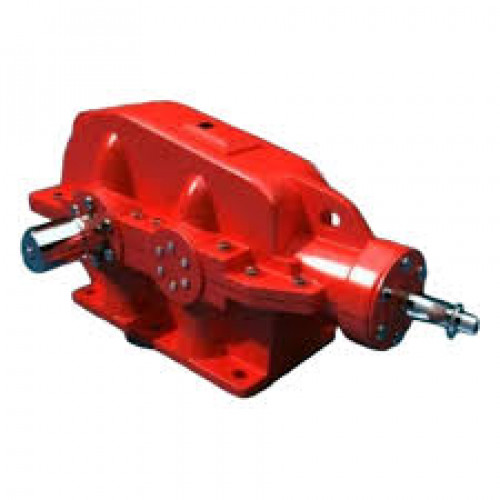

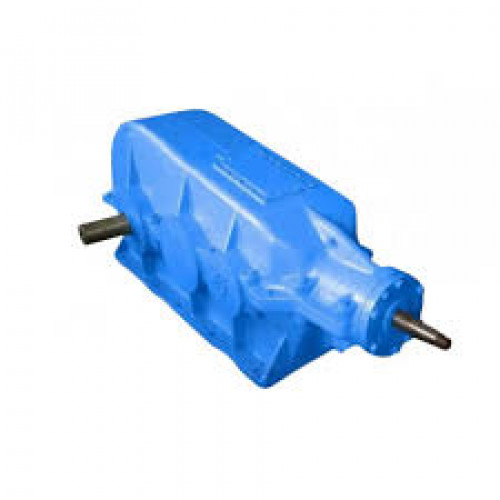

Редуктори конічно-циліндричні двоступінчасті типу КЦ1 складання 43
Двоступінчасті конічно-циліндричні редуктори типу КЦ1 виготовляють для використання у підйомно-транспортному устаткуванні, а також для ремонтно-експлуатаційних потреб діючого обладнання. Принцип роботи агрегату полягає в перетворенні моменту, що крутить, і частоти обертання. Редуктори даної серії мають тверді зубчасті шліфовані пари - конічні і циліндричні евольвентного зачеплення.
Дані механізми виготовлені відповідно до 43 варіанта складання. Редуктори такого складання мають пересічені під прямим кутом осі. Також агрегати оснащені однією тихохідною парою та однією швидкохідною парою коліс, а вхідний та вихідний вал розташовується у горизонтальній площині.
Зателефонувавши за телефоном, вказаним на сайті, ви отримаєте професійну та докладну консультацію щодо вибору редуктора та комплектуючих частин. Також компанія-виробник «Промпривод» надає широкий вибір агрегатів різних варіантів складання. Всі пристрої мають сертифікат якості та гарантію на 12 місяців. Доставка можлива по всій Україні. Для постійних клієнтів та оптових покупців діє гнучка система знижок.
Умовне позначення варіанта складання 42

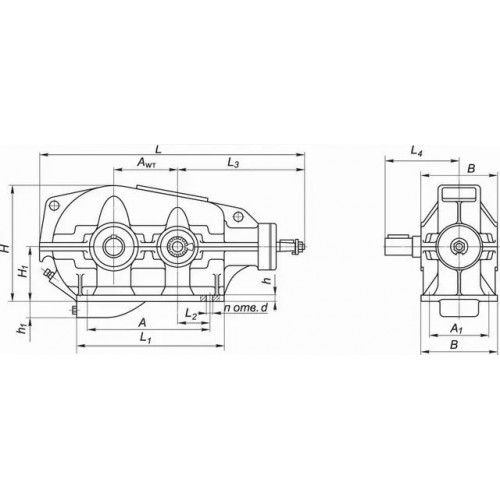

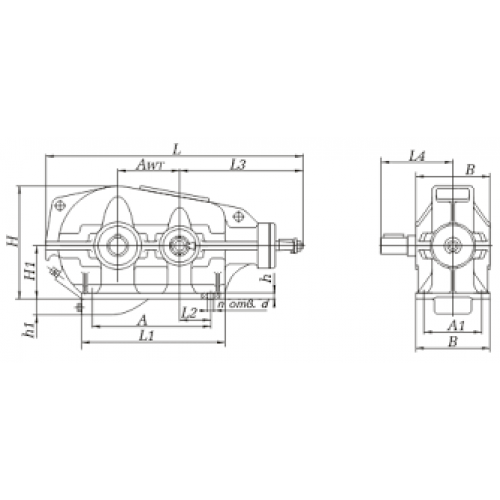

Конструкція редуктора КЦ1
Технічні характеристики редуктора КЦ1
Найменування технічних характеристик |
Тип редуктора |
||||
КЦ1-200 |
КЦ1-250 |
КЦ1-300 |
КЦ1-400 |
КЦ1-500 |
|
Передавальні числа |
6,3; 10; 14; 20; 28 |
||||
Консольне навантаження, що допускається, на тихохідному валу, Н |
5100 |
7000 |
12000 |
18000 |
25000 |
Номінальний момент, що крутить, на тихохідному валу, Н•м |
520 |
1200 |
2100 |
5300 |
9000 |
ККД |
0,94 |
||||
Маса кг |
186 |
391 |
474 |
980 |
1740 |
Тип редуктора |
Аwt |
A |
A1 |
B |
H |
H1 |
h |
|
КЦ1-200 |
200 |
375 |
250 |
300 |
435 |
225 |
20 |
|
КЦ1-250 |
250 |
480 |
325 |
375 |
515 |
265 |
25 |
|
КЦ1-300 |
300 |
545 |
350 |
450 |
607 |
315 |
25 |
|
КЦ1-400 |
400 |
810 |
450 |
526 |
705 |
320 |
35 |
|
КЦ1-500 |
500 |
990 |
550 |
630 |
877 |
400 |
40 |
|
тип редуктора |
h1 |
L |
L1 |
L2 |
L3 |
L4 |
d |
n |
КЦ1-200 |
- |
900 |
480 |
85 |
460 |
247 |
17 |
4 |
КЦ1-250 |
- |
1170 |
600 |
120 |
625 |
320 |
22 |
4 |
КЦ1-300 |
- |
1275 |
680 |
120 |
625 |
385 |
22 |
6 |
КЦ1-400 |
95 |
1705 |
930 |
212 |
848 |
452 |
26 |
8 |
КЦ1-500 |
100 |
2085 |
1160 |
250 |
1030 |
544 |
33 |
8 |
