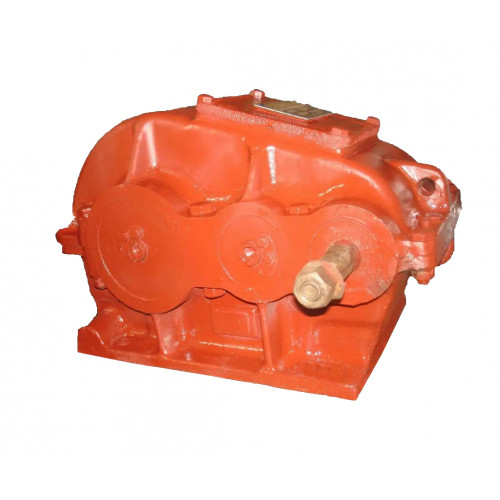

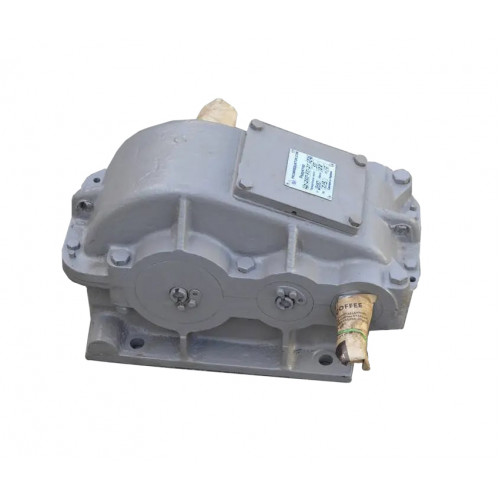

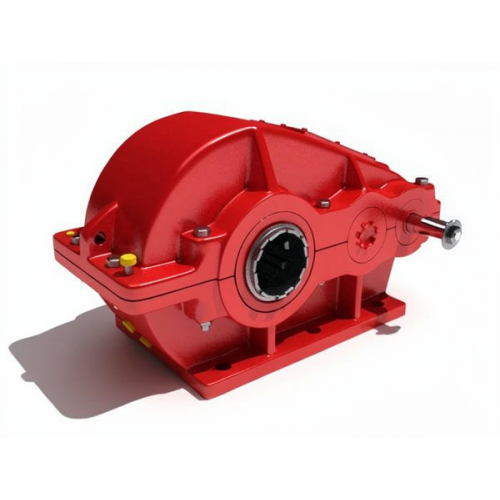

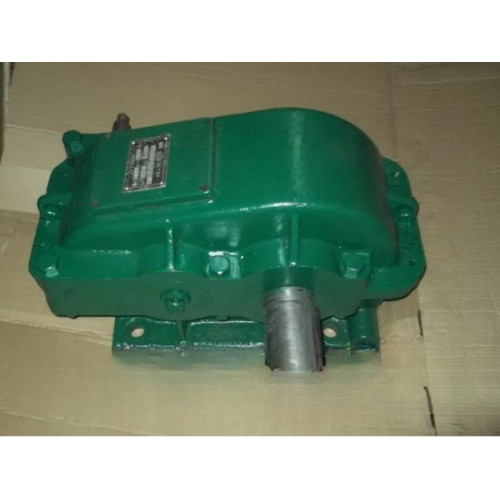

Редуктори типу Ц2 складання 12
До двоступінчастих циліндричних перетворювачів механічних величин відносяться редуктори серії Ц2, що мають загальнопромислове призначення. Дані механізми служать для зменшення значень частоти обертання валу, що поступають на них, від якої безпосередньо залежить момент кручення, що передається виконавчому органу.
Перетворювачі Ц2 можуть мати варіант складання 12, тобто розташування їх валів визначається як паралельне, але протилежне один одному та горизонтальне щодо площини установки агрегату.
Підібрати відповідний редуктор допоможуть менеджери компанії «Промпривод». Ми надає покупцям прозору інформацію про всі можливості та особливості агрегатів, що купуються, також даємо можливість отримати знижку при оптовому замовленні і отримати сою покупку в будь-якому населеному пункті країни в оптимальні терміни.
Умовне позначення варіанти складання 12
Конструкція редуктора Ц2
Основні технічні характеристики
|
Найменування технічних характеристик |
Типорозмір редуктора |
|||||||
|
Ц2-250 |
Ц2-300 |
Ц2-350 |
Ц2-400 |
Ц2-500 |
Ц2-650 |
Ц2-750 |
Ц2-1000 |
|
|
Передавальні числа |
8; 10; 12,5; 16; 20; 25; 31,5; 40; 50 |
|||||||
|
Допустиме радіальне консольне навантаження на тихохідному валу |
6300 |
8000 |
10000 |
10000 |
14000 |
20000 |
32000 |
80000 |
|
Номінальний момент, що крутить, на вихідному валу, Н.м. |
825 |
1180 |
1750 |
3350 |
5450 |
14500 |
23000 |
54000 |
|
ККД |
0,96 |
|||||||
|
Маса, кг |
87 |
138 |
210 |
315 |
500 |
1100 |
1650 |
3700 |
Приклад умовного позначення
Редуктор Ц2-250-20-12-У1:
Ц2 – тип редуктора;
250 - міжосьова відстань, мм;
20 - номінальне передавальне число;
12 - варіант складання;
У – кліматичне виконання;
1 – категорія розміщення.
