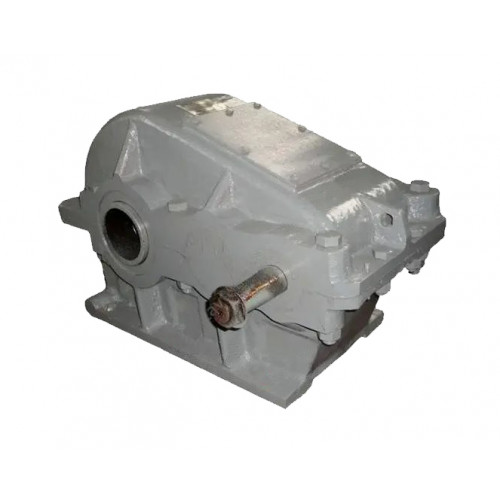

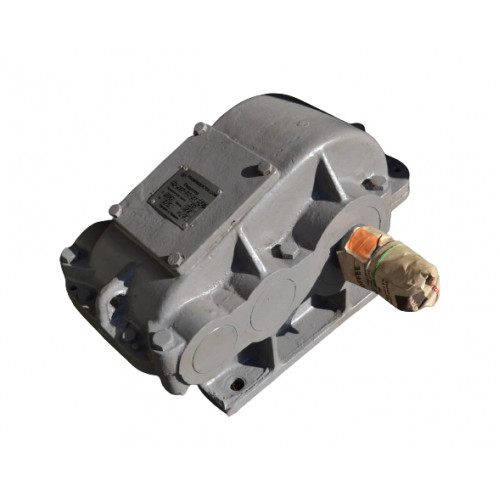

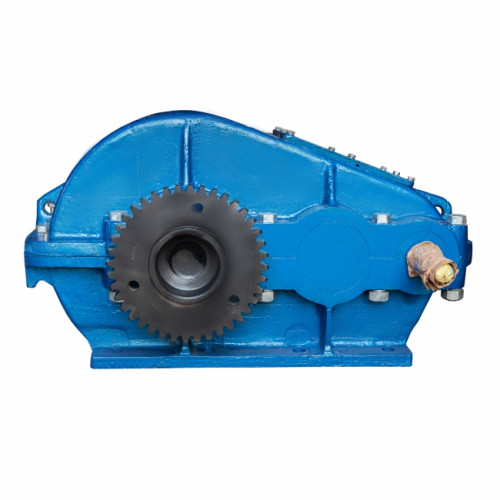

Редуктори типу Ц2 складання 26
Як перетворювач механічних величин використовуються промислові редуктори серії Ц2. Вони виготовляються в циліндричному типі, мають дві ступені та вкрай високі показники ККД, завдяки чому відносяться до універсальних пристроїв та мають широкий діапазон сфер застосування.
Варіантом складання редуктора можна варіювати число, нахил та особливості приєднання до валів механізму приладів контролю та виконавчих органів. Схема варіанта складання 26, яку можна знайти в ГОСТ 20373-94, дозволяє використовувати даний редуктор для роботи декількох пристроїв.
Ознайомитись з найширшим асортиментом перетворювальної техніки та комплектуючих до неї, а також замовити докладну консультацію щодо підбору редуктора, мотор-редукора та іншого механізму ви можете на сайті виробника «Промпривод». Ми працюємо із замовниками по всій Україні, доставляємо товари до будь-якого населеного пункту держави перевіреними транспортними компаніями. У нас ви зможете купити редуктор за найпривабливішою вартістю!
Умовне позначення варіанта складання 26
Конструкція редуктора Ц2
Основні технічні характеристики
|
Найменування технічних характеристик |
Типорозмір редуктора |
|||||||
|
Ц2-250 |
Ц2-300 |
Ц2-350 |
Ц2-400 |
Ц2-500 |
Ц2-650 |
Ц2-750 |
Ц2-1000 |
|
|
Передавальні числа |
8; 10; 12,5; 16; 20; 25; 31,5; 40; 50 |
|||||||
|
Допустиме радіальне консольне навантаження на тихохідному валу, Н |
6300 |
8000 |
10000 |
10000 |
14000 |
20000 |
32000 |
80000 |
|
Номінальний момент, що крутить, на вихідному валу, Н.м. |
825 |
1180 |
1750 |
3350 |
5450 |
14500 |
23000 |
54000 |
|
ККД |
0,96 |
|||||||
|
Маса, кг |
87 |
138 |
210 |
315 |
500 |
1100 |
1650 |
3700 |
Приклад умовного позначення
Редуктор Ц2-250-20-26-У1:
Ц2 – тип редуктора;
250 - міжосьова відстань, мм;
20 - номінальне передавальне число;
26 - варіант складання;
У – кліматичне виконання;
1 – категорія розміщення.
