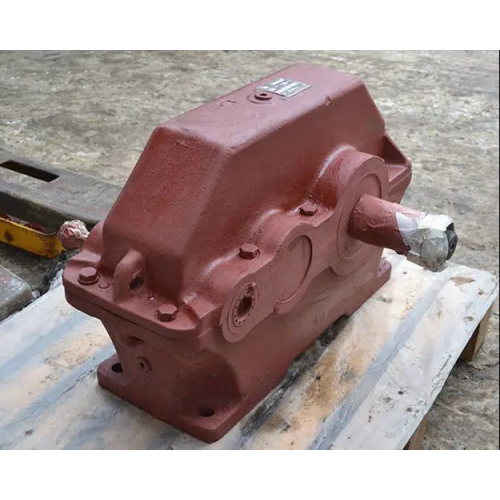

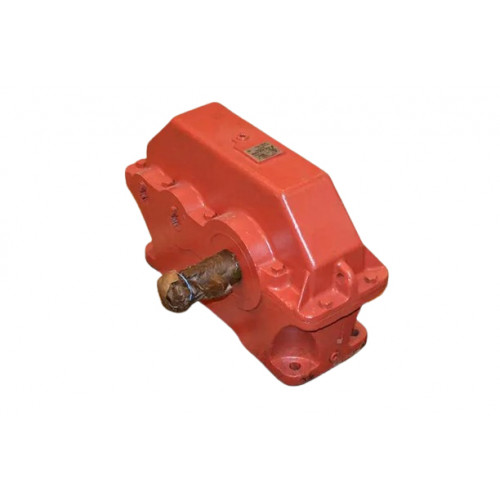

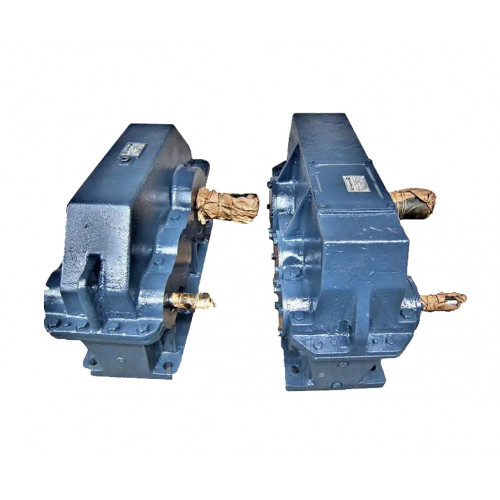

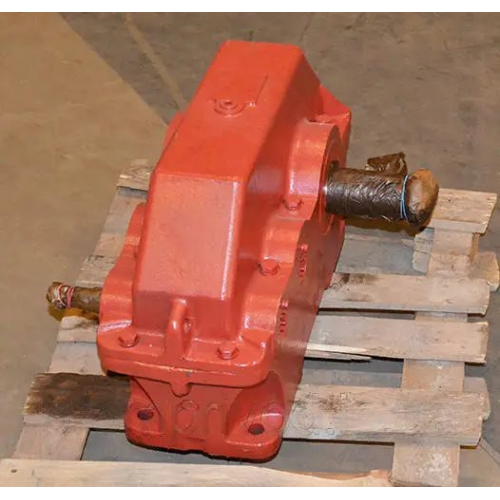

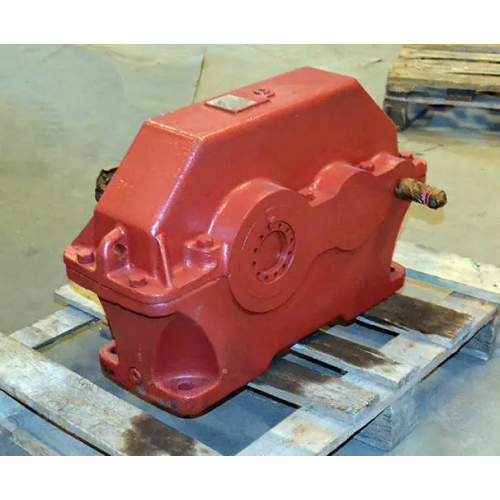

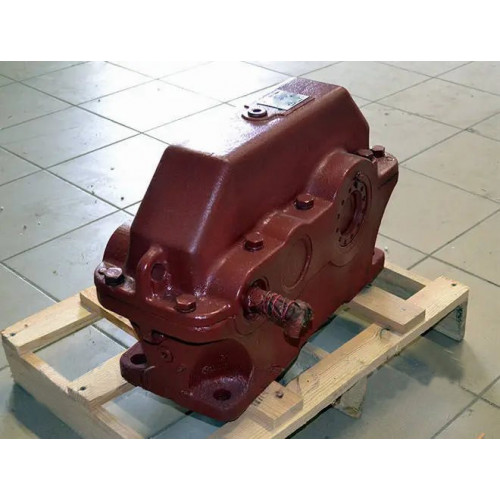

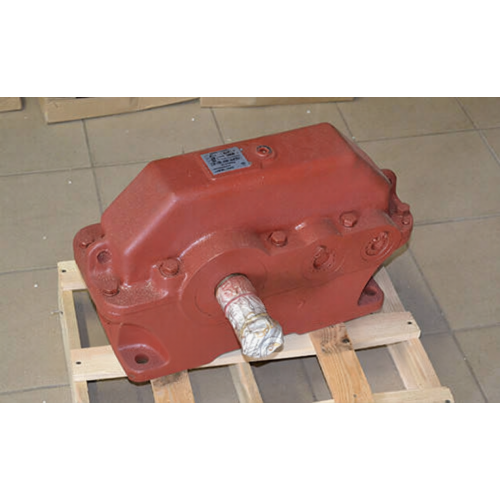

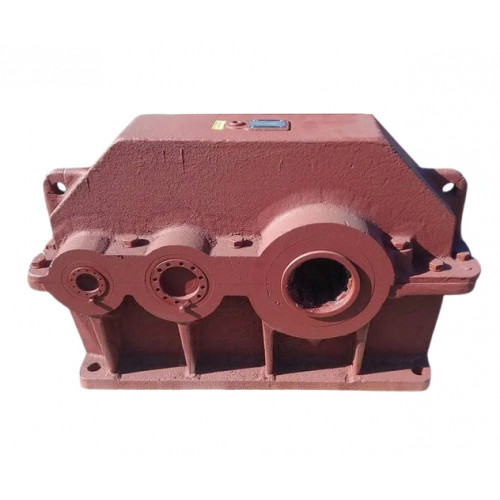

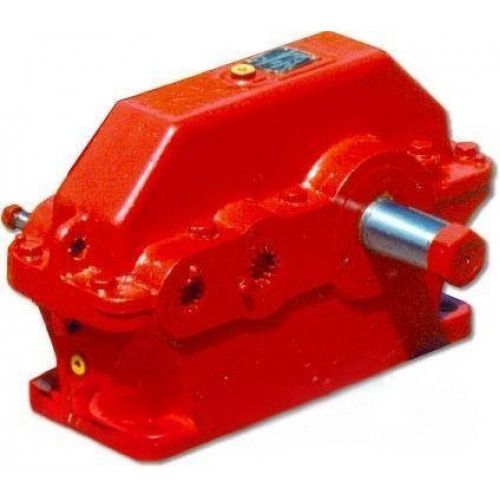

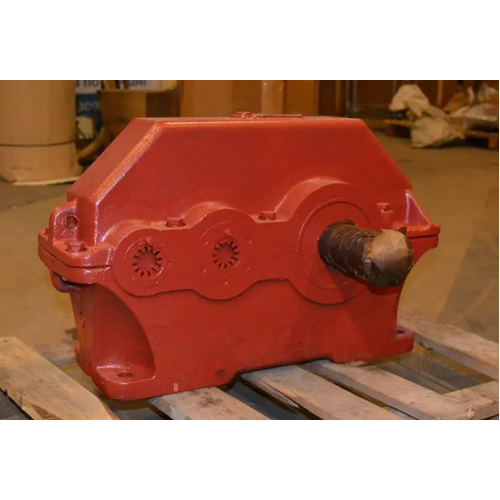

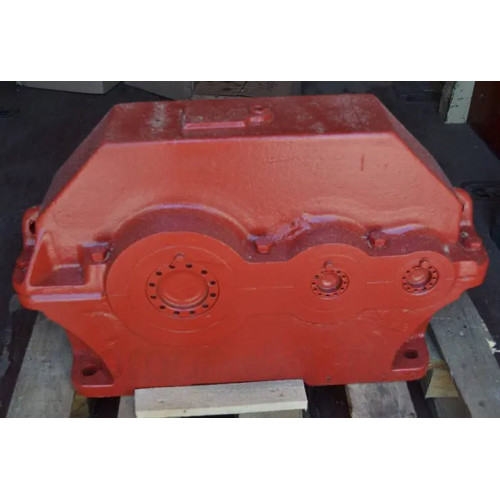

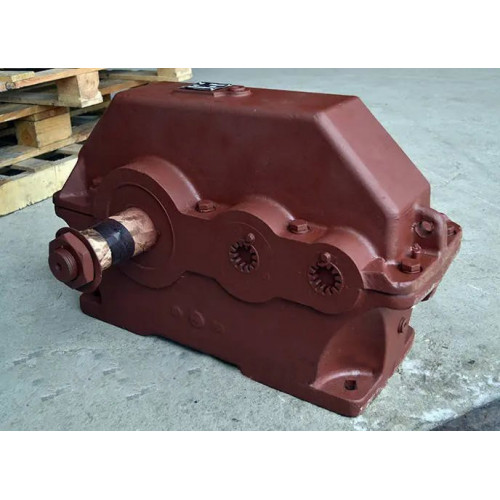

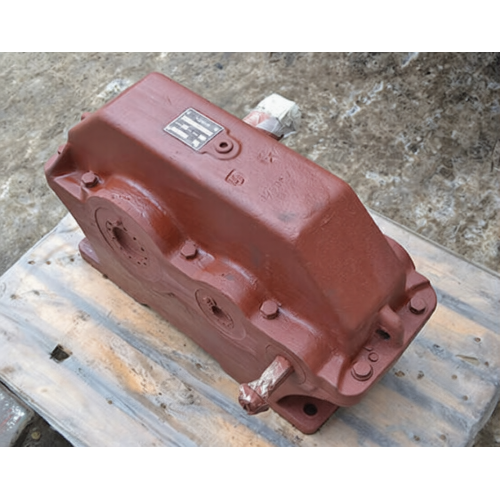

Редуктори типу Ц2У складання 16
Двоступінчасті редуктори типу Ц2У грають роль механічного перетворювача величин, що приходять від джерела – електричного двигуна. Редуктор змінює значення частоти обертання валу, що впливає (збільшує) на момент кручення, що передається наступні елементи приводу.
Редуктори Ц2У можуть поставлятися в різних варіантах складання, одним з яких є складання 16. Його особливості можна дізнатися за ГОСТ 20373-94: симетричний вихід порожнистих кінців тихохідних валів, паралельне розташування вихідного та вхідного валу.
При необхідності придбати якісний перетворювач, який служитиме вам протягом довгих років, звертайтесь до компанії «Промпривод». У нас ви зможете купити редуктор, вибравши необхідний з величезного асортименту механізмів найвищої якості, виготовленим вітчизняним виробником у повній відповідності до всіх необхідних норм і стандартів. У нас можна знайти агрегати в різних варіантах збирання, типорозмірах та інших параметрах.
Умовне позначення варіанта складання 16

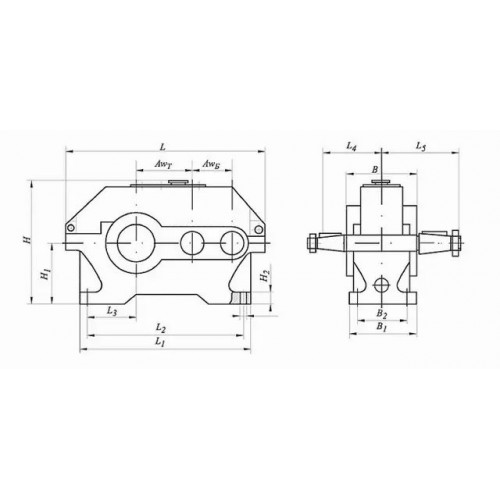

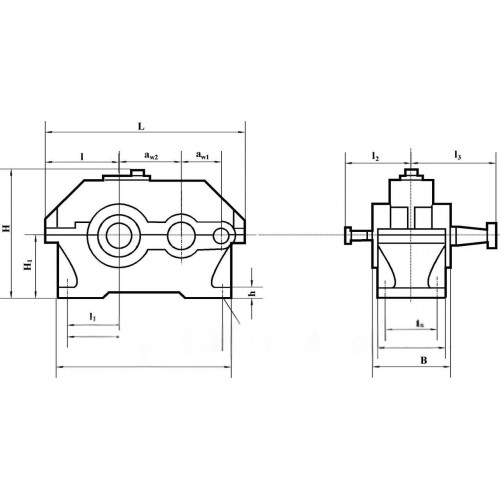

Конструкція редуктора Ц2У
Основні технічні характеристики
Найменування технічних характеристик |
Типорозмір редуктора |
|||||
Ц2У-100 |
Ц2У-125 |
Ц2У-160 |
Ц2У-200 |
Ц2У-250 |
||
Передавальні числа |
8; 10; 12,5; 16; 20; 25; 31,5; 40 |
|||||
Допустиме радіальне консольне |
на швидкохідному валу |
500 |
750 |
1000 |
2240 |
3150 |
на тихохідному валу |
4500 |
6300 |
9000 |
12500 |
18000 |
|
Номінальний момент, що крутить, на тихохідному валу, Н.м. |
315 |
630 |
1250 |
2500 |
5000 |
|
ККД |
0,97 |
|||||
Маса, кг |
20 |
32 |
95 |
170 |
320 |
Умовне позначення редуктора
Ц2У-250-31,5-16-У3:
Ц2У – тип редуктора;
250 - міжосьова відстань тихохідного ступеня, мм;
31,5 - передавальне число;
16 - схема складання;
У3 - кліматичне виконання та категорія розміщення за ГОСТ 15150-69.
