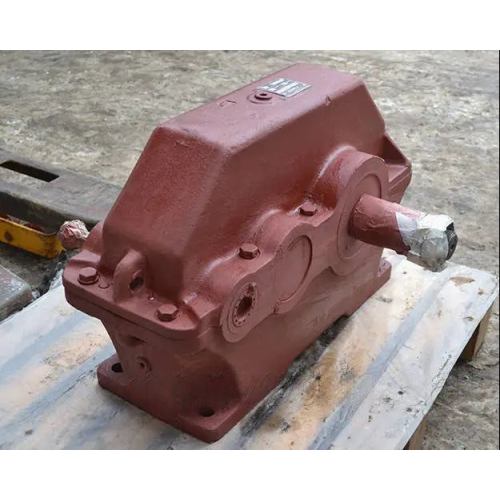

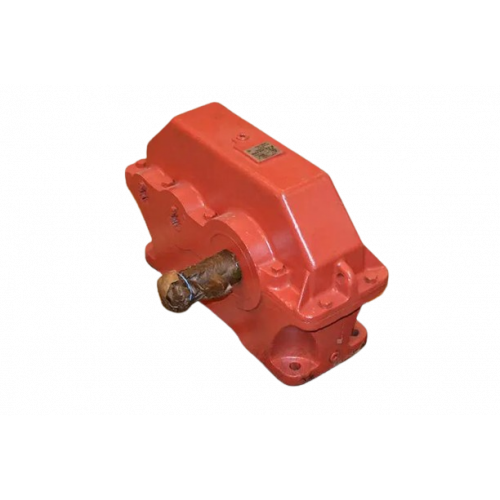

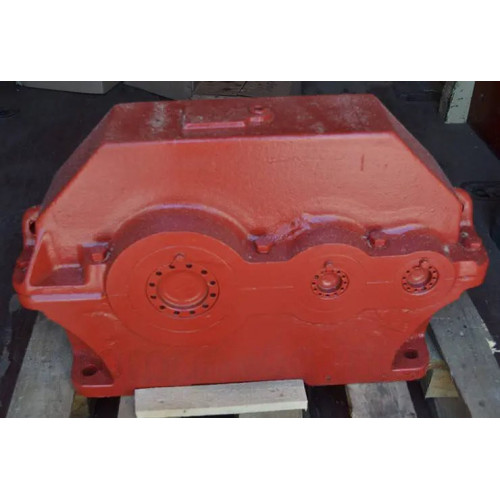

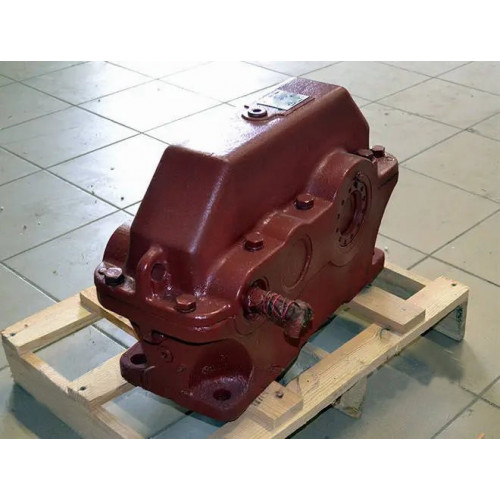

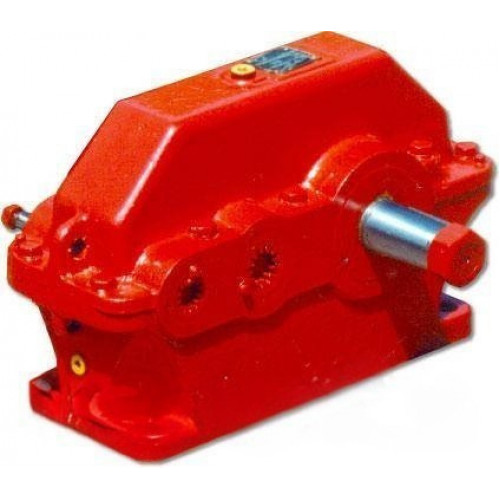

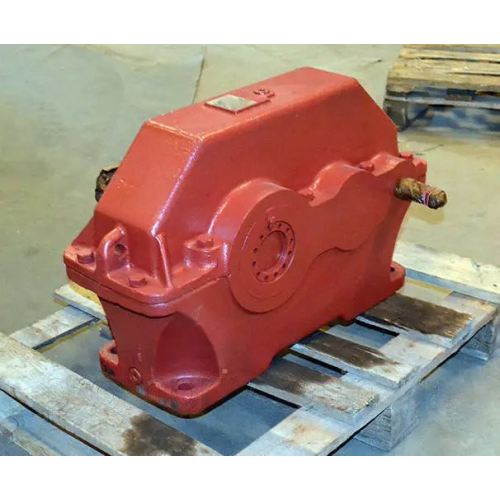

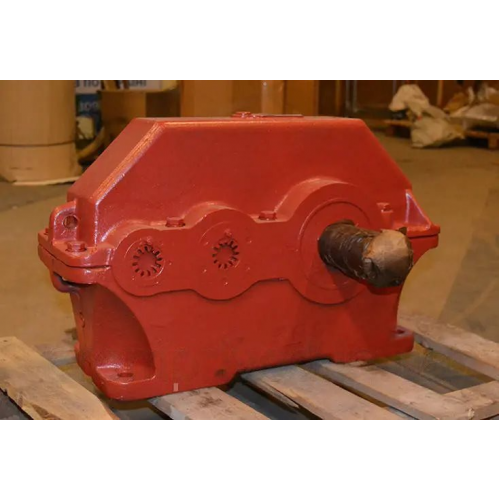

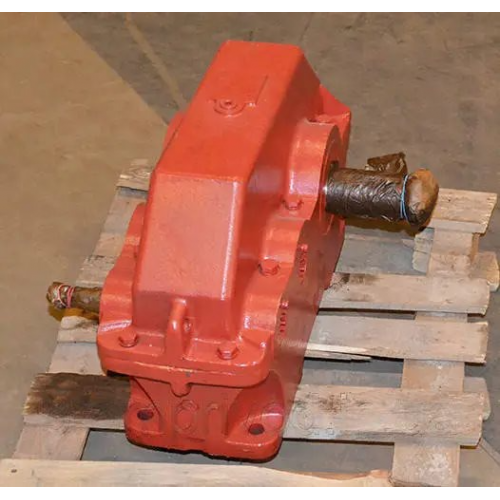

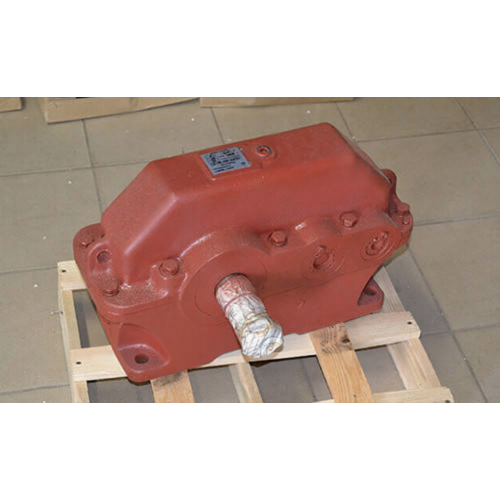

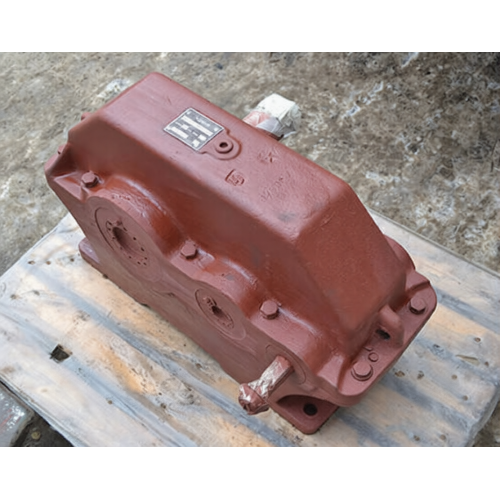

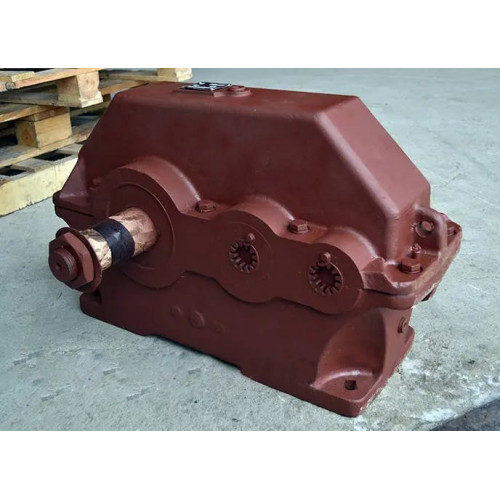

Редуктори типу Ц2У складання 13
Редуктори типу Ц2У відносяться до загальнопромислових демультиплікаторів, тобто таких пристроїв, які зменшують значення величин, що надходять на нього, в даному випадку - кутовий швидкості обертання валів. Це впливає на момент обертання, який зазнає збільшення та передається виконавчому механізму.
Відповідно до ГОСТ 20373-94 редуктори Ц2У можуть бути виготовлені у варіанті складання 13. Таке виконання передбачає наявність двох кінців тихохідного валу.
Отримайте детальну інформацію про будь-який цікавий для вас редуктор або варіант його складання 13 у менеджерів компанії «Промпривод». У нас ви зможете купити редуктор за найбільш вигідною ціною та з можливістю доставки до будь-якого населеного пункту країни з наданням необхідної документації, що доводить справність та відповідність стандарту кожного придбаного у нас перетворювача, запчастин до нього чи іншого обладнання.
Умовне позначення варіанта складання 13

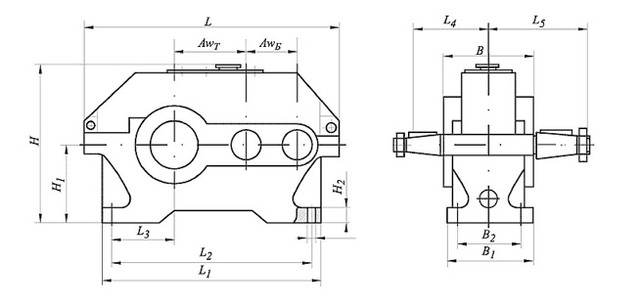

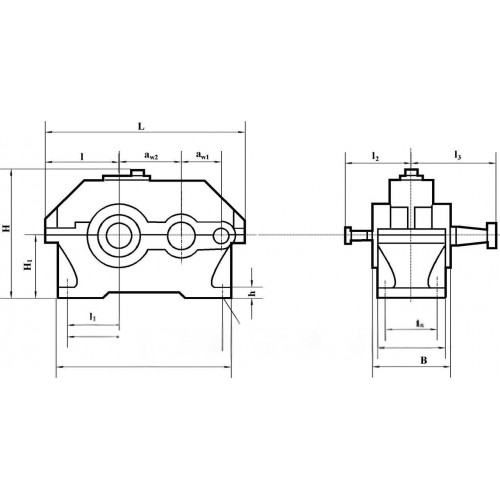

Конструкція редуктора Ц2У
Основні технічні характеристики
Найменування технічних характеристик |
Типорозмір редуктора |
|||||
Ц2У-100 |
Ц2У-125 |
Ц2У-160 |
Ц2У-200 |
Ц2У-250 |
||
Передавальні числа |
8; 10; 12,5; 16; 20; 25; 31,5; 40 |
|||||
Допустиме радіальне консольне |
на швидкохідному валу |
500 |
750 |
1000 |
2240 |
3150 |
на тихохідному валу |
4500 |
6300 |
9000 |
12500 |
18000 |
|
Номінальний момент, що крутить, на тихохідному валу, Н.м. |
315 |
630 |
1250 |
2500 |
5000 |
|
ККД |
0,97 |
|||||
Маса, кг |
20 |
32 |
95 |
170 |
320 |
Умовне позначення редуктора
Ц2У-250-31,5-13-У3:
Ц2У – тип редуктора;
250 - міжосьова відстань тихохідного ступеня, мм;
31,5 – передавальне число;
13 – схема складання;
У3 – кліматичне виконання і категорія розміщення за ГОСТ 15150-69.
