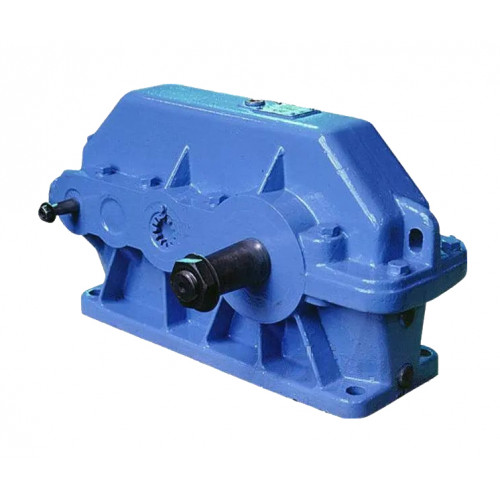

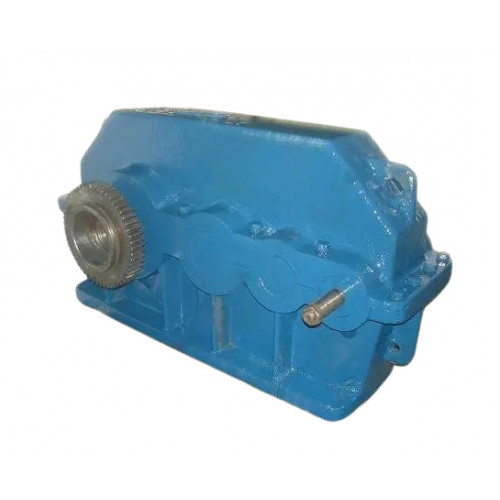

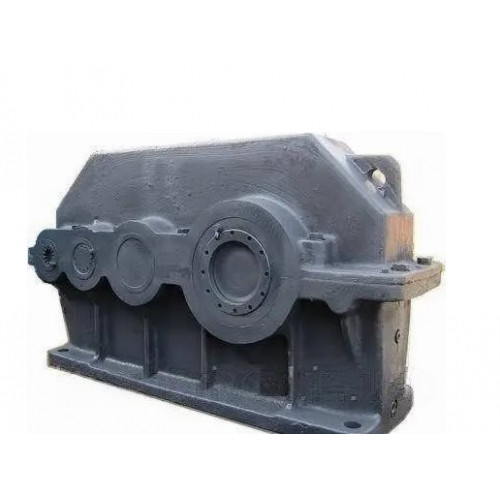

Редуктори типу Ц3У складання 24
Триступінчастий промисловий редуктор Ц3У виконується із зменшеними масогабаритними показниками, що відповідає його абревіатурі. Однак він нерідко стає частиною системи, яка потребує можливості підключення відразу кількох виконавчих органів. Для цього редуктори збираються у варіанті складання 24 і мають один укорочений напіввал для приєднання наступного приводного ступеня, один повноцінний кінець тихохідного валу і один - швидкохідний.
Звертайтесь до менеджерів компанії «Промпривод», щоб купити промисловий редуктор за найнижчою в Україні ціною. Ми зобов'язуємося доставити товар у найкоротші терміни, адже маємо в наявності велике складське приміщення і більшість товарів, представлених на сайті, вже є на складі. Ми готові працювати із клієнтами з усіх населених пунктів країни, маючи лояльну програму знижок для оптових покупців.
Умовне позначення варіанти складання 24

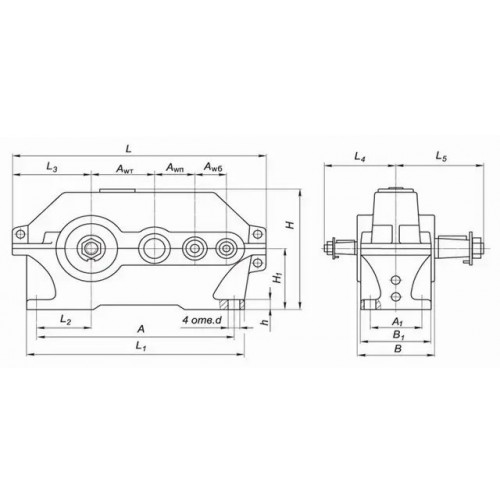

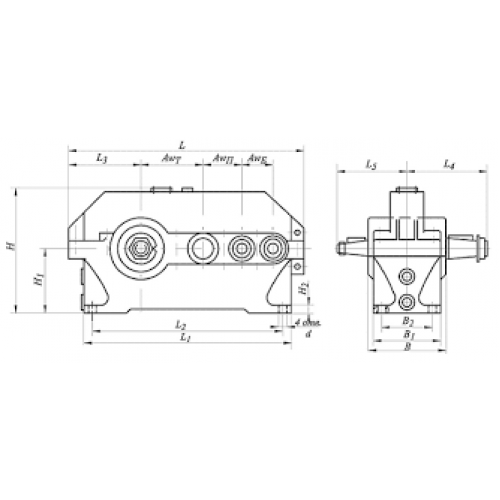

Конструкція редуктора Ц3У
Основні технічні характеристики
Параметр |
Типорозмір Ц3У |
||||
редуктор Ц3У-160 |
редуктор Ц3У-200 |
редуктор Ц3У-250 |
|||
Номінальні передавальні числа |
31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200 |
16; 20; 25; 31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200 |
|||
Номінальний момент, що крутить, на вихідному |
безперервний (Б) ПВ=100% |
1250 |
2500 |
5000 |
|
Номінальний крутний момент |
важкий (В) ПВ=40% |
1600 |
3150 |
6300 |
|
середній (С) ПВ=25% |
2000 |
4000 |
8000 |
||
легкий (Л) ПВ=15% |
2500 |
5000 |
10000 |
||
Допустиме радіальне |
вхідного |
безперервний (Б) ПВ=100% |
630 |
1250 |
2240 |
важкий (В) ПВ=40% |
710 |
1400 |
2500 |
||
середній (С) ПВ=25% |
800 |
1600 |
2800 |
||
легкий (Л) ПВ=15% |
900 |
1800 |
3150 |
||
вихідного |
безперервний (Б) ПВ=100% |
9000 |
12500 |
18000 |
|
важкий (В) ПВ=40% |
10000 |
14000 |
20000 |
||
середній (С) ПВ=25% |
11200 |
16000 |
22400 |
||
легкий (Л) ПВ=15% |
12500 |
18000 |
25000 |
||
ККД |
0,96 |
||||
Маса, кг |
з чавунним корпусом |
110 |
190 |
335 |
|
з алюмінієвим корпусом |
64 |
- |
- |
Приклад умовного позначення
Ц3У-160-80-24-У2:
Ц3У – тип редуктора;
160 - сумарна міжосьова відстань, мм;
80 - передавальне число;
24 - тип складання;
У2 – кліматичне виконання.
