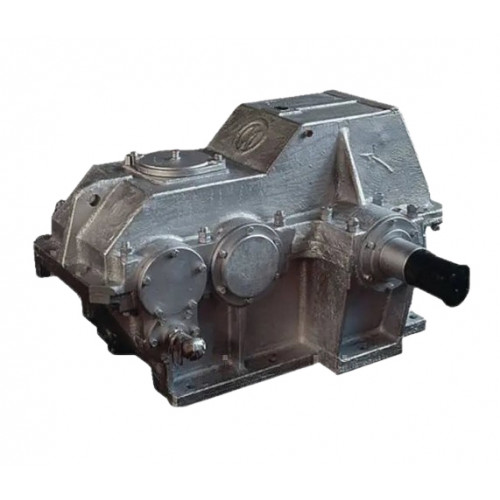

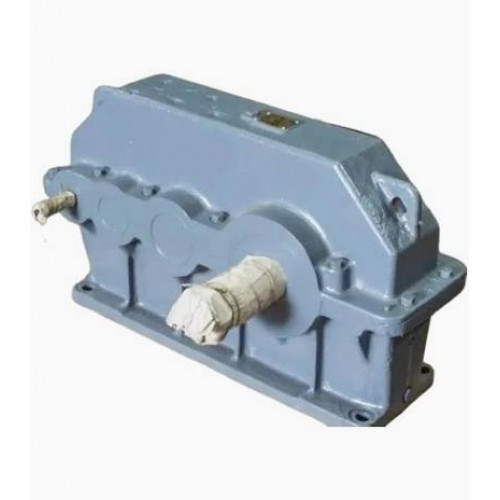

Редуктори типу Ц3У складання 26
Редуктори промислові серії Ц3У виготовляються для організації процесу перетворення значень крутного моменту, що надходять на них, а також швидкості обертання і передачі їх виконавчому механізму. Вони є частиною великого агрегату, який виконує певну функцію. Особливістю даного перетворювача є можливість підключення високообертового двигуна для роботи при сильних навантаженнях.
Залежно від варіанта складання можна підключати різну кількість приладів, механізмів та джерел обертання до даного апарату. Варіант складання 26 дозволяє одночасно використовувати його передачі руху відразу кільком механізмам. Тихохідні вали мають зменшені кінці для збереження невеликих масогабаритних показників редуктора.
Ознайомитись з найширшим асортиментом перетворювальної техніки та комплектуючих до неї, а також замовити докладну консультацію щодо підбору редуктора, мотор-редукора та іншого механізму ви можете на сайті виробника «Промпривод». Ми працюємо із замовниками по всій Україні, доставляємо товари до будь-якого населеного пункту держави перевіреними транспортними компаніями. У нас ви зможете купити редуктор за найпривабливішою вартістю!
Умовне позначення варіанта складання 26

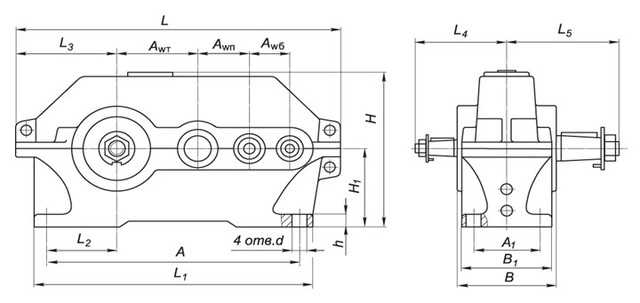

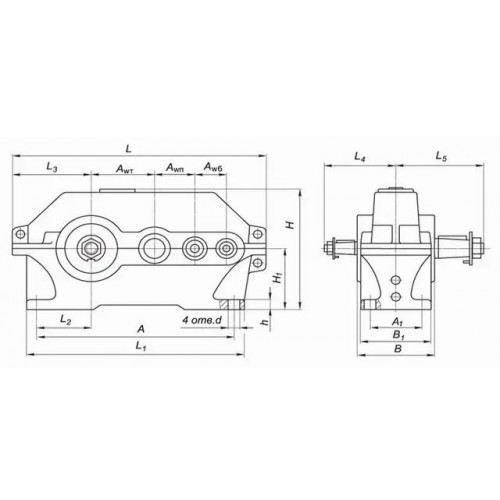

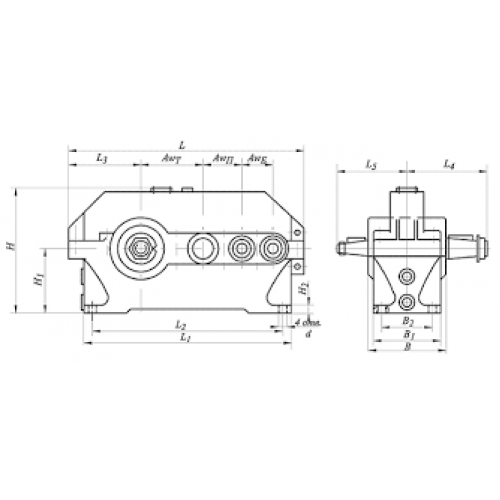

Конструкція редуктора Ц3У
Основні технічні характеристики
|
Параметр |
Типорозмір Ц3У |
||||
|
редуктор Ц3У-160 |
редуктор Ц3У-200 |
редуктор Ц3У-250 |
|||
|
Номінальні передавальні числа |
31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200 |
16; 20; 25; 31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200 |
|||
|
Номінальний момент, що крутить, на вихідному |
безперервний (Б) ПВ=100% |
1250 |
2500 |
5000 |
|
|
Номінальний крутний момент |
важкий (В) ПВ=40% |
1600 |
3150 |
6300 |
|
|
середній (С) ПВ=25% |
2000 |
4000 |
8000 |
||
|
легкий (Л) ПВ=15% |
2500 |
5000 |
10000 |
||
|
Допустиме радіальне |
вхідного |
безперервний (Б) ПВ=100% |
630 |
1250 |
2240 |
|
важкий (В) ПВ=40% |
710 |
1400 |
2500 |
||
|
середній (С) ПВ=25% |
800 |
1600 |
2800 |
||
|
легкий (Л) ПВ=15% |
900 |
1800 |
3150 |
||
|
вихідного |
безперервний (Б) ПВ=100% |
9000 |
12500 |
18000 |
|
|
важкий (В) ПВ=40% |
10000 |
14000 |
20000 |
||
|
середній (С) ПВ=25% |
11200 |
16000 |
22400 |
||
|
легкий (Л) ПВ=15% |
12500 |
18000 |
25000 |
||
|
ККД |
0,96 |
||||
|
Маса, кг |
з чавунним корпусом |
110 |
190 |
335 |
|
|
з алюмінієвим корпусом |
64 |
- |
- |
||
Приклад умовного позначення
Ц3У-160-80-26-У2:
Ц3У – тип редуктора;
160 - сумарна міжосьова відстань, мм;
80 - передавальне число;
26 - тип складання;
У2 – кліматичне виконання.
