Редуктори типу Ц3У складання 33
Для роботи з великими навантаженнями використовуються такі перетворювачі, які здатні витримувати експлуатацію разом із високооборотними двигунами. Як такий промисловий редуктор може виступати перетворювач серії Ц3У, які складаються відповідно до ГОСТ 20373-94, в різних варіантах складання.
Якщо необхідно забезпечити систему безперебійною роботою відразу двох виконавчих механізмів, слід вдаватися до використання варіанта складання 33, схему якого ви можете побачити на малюнку нижче. Відповідно до такого способу складання редуктор має 2 виходи тихохідного валу і стільки ж – швидкохідного.
Здійснити раціональну покупку та підібрати найбільш підходящий промисловий редуктор вам допоможуть компетентні менеджери компанії «Промпривод». Щоб купити редуктор сміливо телефонуйте за телефонами, вказаними на сайті, та купуйте високоякісне виробниче обладнання за мінімальною вартістю! Для постійних клієнтів та оптових покупців діє гнучка система знижок. Гарантія якості на обладнання 12 місяців з моменту придбання.
Умовне позначення варіанта складання 33

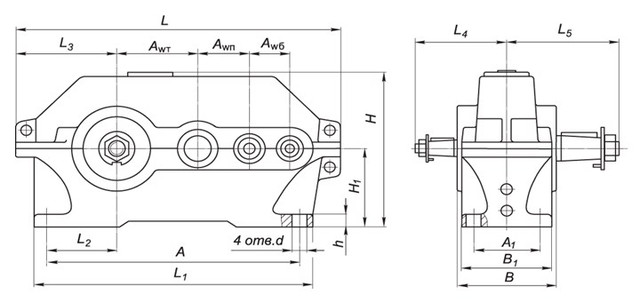

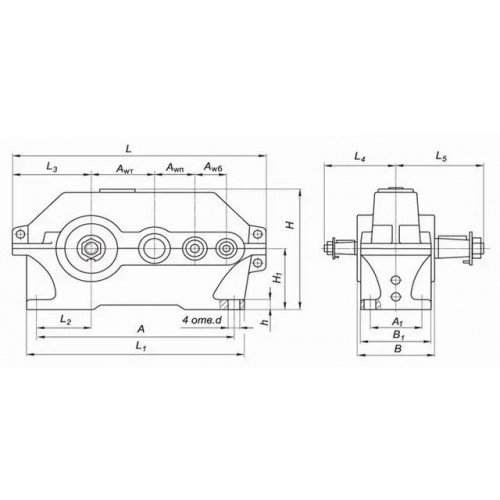

Конструкція редуктора Ц3У
Основні технічні характеристики
Параметр |
Типорозмір Ц3У |
||||
редуктор Ц3У-160 |
редуктор Ц3У-200 |
редуктор Ц3У-250 |
|||
Номінальні передавальні числа |
31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200 |
16; 20; 25; 31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200 |
|||
Номінальний момент, що крутить, на вихідному |
безперервний (Б) ПВ=100% |
1250 |
2500 |
5000 |
|
Номінальний крутний момент |
важкий (В) ПВ=40% |
1600 |
3150 |
6300 |
|
середній (С) ПВ=25% |
2000 |
4000 |
8000 |
||
легкий (Л) ПВ=15% |
2500 |
5000 |
10000 |
||
Допустиме радіальне |
вхідного |
безперервний (Б) ПВ=100% |
630 |
1250 |
2240 |
важкий (В) ПВ=40% |
710 |
1400 |
2500 |
||
середній (С) ПВ=25% |
800 |
1600 |
2800 |
||
легкий (Л) ПВ=15% |
900 |
1800 |
3150 |
||
вихідного |
безперервний (Б) ПВ=100% |
9000 |
12500 |
18000 |
|
важкий (В) ПВ=40% |
10000 |
14000 |
20000 |
||
середній (С) ПВ=25% |
11200 |
16000 |
22400 |
||
легкий (Л) ПВ=15% |
12500 |
18000 |
25000 |
||
ККД |
0,96 |
||||
Маса, кг |
з чавунним корпусом |
110 |
190 |
335 |
|
з алюмінієвим корпусом |
64 |
- |
- |
Приклад умовного позначення
Ц3У-160-80-33-У2:
Ц3У – тип редуктора;
160 - сумарна міжосьова відстань, мм;
80 - передавальне число;
33 - тип складання;
У2 – кліматичне виконання.
