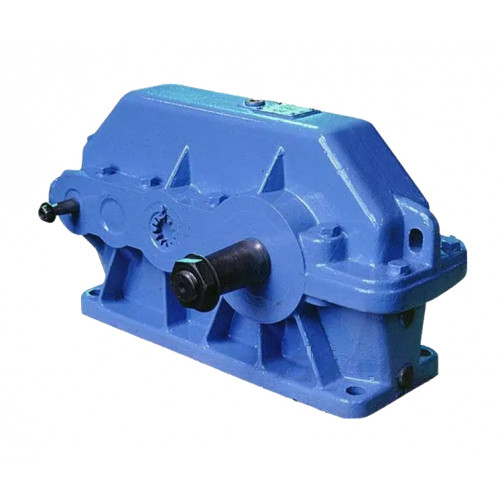

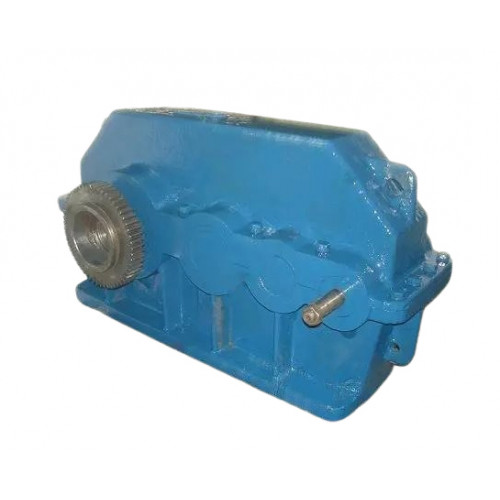

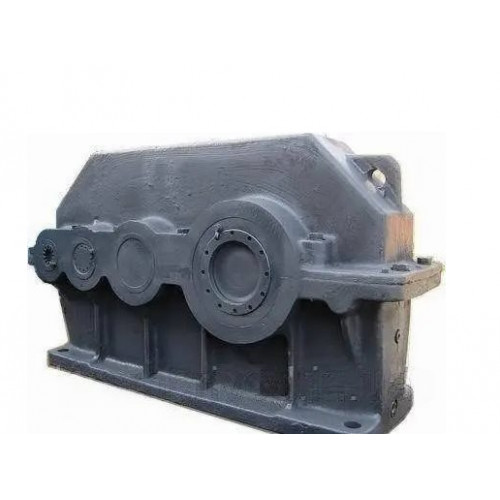

Редуктори типу Ц3У складання 34
Промислові редуктори серії Ц3У встановлюються в автоматизованих приводах загального та спеціалізованого призначення для отримання необхідних оптимальної роботи системи параметрів. Вони перетворюють момент кручення і швидкість обертання передачі на виконавчий механізм.
Залежно від варіанта складання до редуктора можуть підключатися різна кількість пристроїв. Варіант складання 34 дозволяє підключити відразу 2 двигуна і 2 виконавчі механізми. Один вихід тихохідного валу вкорочений для компактного з'єднання компонентів агрегату.
Ми зобов'язуємося надати вам коректно працюючий механізм, що має тривалу гарантію, що володіє всіма заявленими якостями. Здійснюємо доставку товару Україною перевіреними транспортними організаціями. Телефонуйте в компанію «Промпривод», щоб купити редуктор, мотор-редуктор та комплектуючі до них запчастини за доступною ціною.

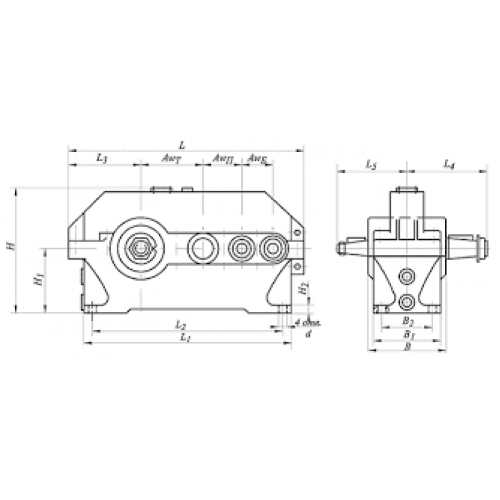

Умовне позначення варіанта складання 34

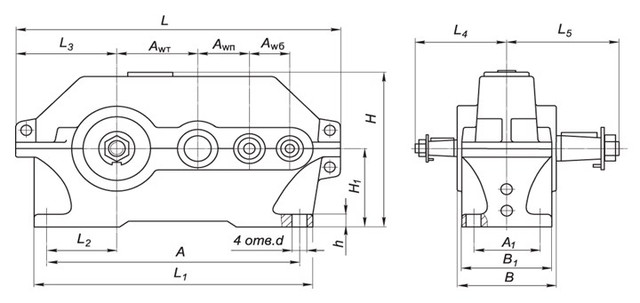

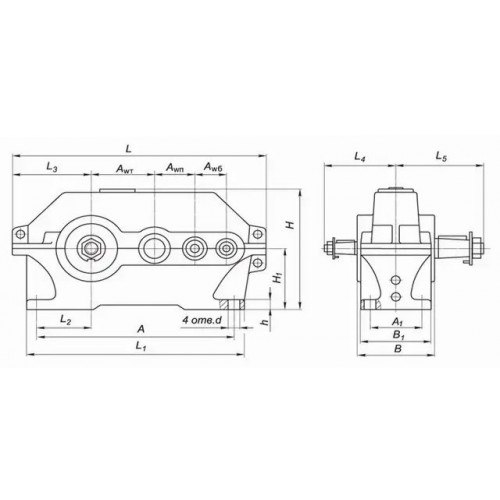

Конструкція редуктора Ц3У
Основні технічні характеристики
Параметр |
Типорозмір Ц3У |
||||
редуктор Ц3У-160 |
редуктор Ц3У-200 |
редуктор Ц3У-250 |
|||
Номінальні передавальні числа |
31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200 |
16; 20; 25; 31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200 |
|||
Номінальний момент, що крутить, на вихідному |
безперервний (Б) ПВ=100% |
1250 |
2500 |
5000 |
|
Номінальний крутний момент |
важкий (В) ПВ=40% |
1600 |
3150 |
6300 |
|
середній (С) ПВ=25% |
2000 |
4000 |
8000 |
||
легкий (Л) ПВ=15% |
2500 |
5000 |
10000 |
||
Допустиме радіальне |
вхідного |
безперервний (Б) ПВ=100% |
630 |
1250 |
2240 |
важкий (В) ПВ=40% |
710 |
1400 |
2500 |
||
середній (С) ПВ=25% |
800 |
1600 |
2800 |
||
легкий (Л) ПВ=15% |
900 |
1800 |
3150 |
||
вихідного |
безперервний (Б) ПВ=100% |
9000 |
12500 |
18000 |
|
важкий (В) ПВ=40% |
10000 |
14000 |
20000 |
||
середній (С) ПВ=25% |
11200 |
16000 |
22400 |
||
легкий (Л) ПВ=15% |
12500 |
18000 |
25000 |
||
ККД |
0,96 |
||||
Маса, кг |
з чавунним корпусом |
110 |
190 |
335 |
|
з алюмінієвим корпусом |
64 |
- |
- |
Приклад умовного позначення
Ц3У-160-80-34-У2:
Ц3У – тип редуктора;
160 - сумарна міжосьова відстань, мм;
80 - передавальне число;
34 - тип складання;
У2 – кліматичне виконання.
