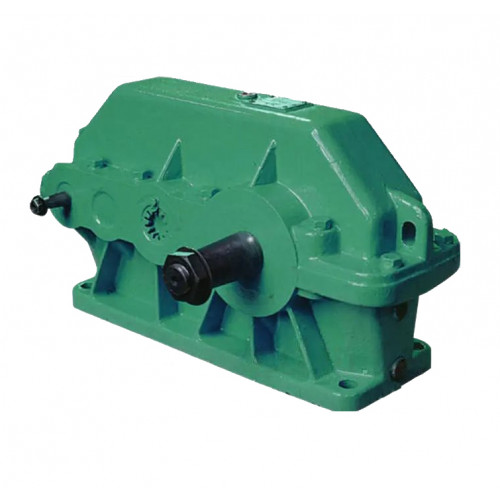

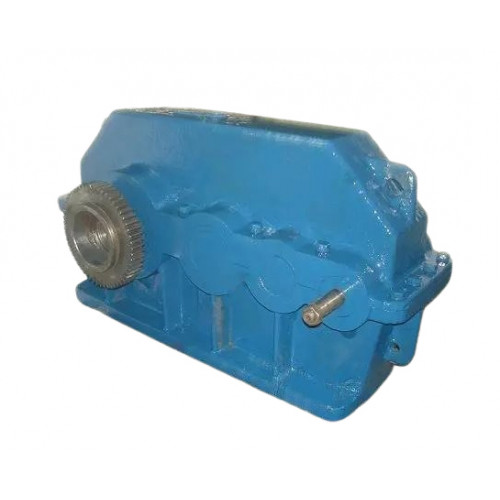

Редуктори типу Ц3У складання 15
Триступінчаті циліндричні перетворювачі Ц3У встановлюються в тих системах, які працюють при великих потужностях. Вони мають широкий діапазон сфер застосування, тому перетворювачі можуть виконуватися в різних варіантах. Одним з найбільш затребуваних виконань є складання 15.
Варіант складання 15 описує взаємне розташування кінців валів і їх кількість: один швидкохідний та два тихохідних.
Ознайомтеся з багатим асортиментом перетворювачів загального та особливого призначення на сайті компанії «Промпривод». У нас ви знайдете і зможете купити редуктор варіанта складання 15 та інших за найнижчими цінами. Звертайтеся до нас, і ми надамо детальну консультацію з будь-якого питання, що вас цікавить. Замовлення надсилає провідними транспортними компаніями-компаньйонами України до будь-якої точки країни.
Умовне позначення варіанти складання 15

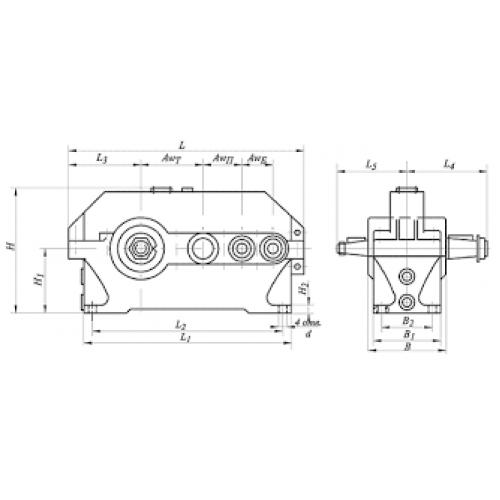

Конструкція редуктора Ц3У
Основні технічні характеристики
Параметр |
Типорозмір Ц3У |
||||
редуктор Ц3У-160 |
редуктор Ц3У-200 |
редуктор Ц3У-250 |
|||
Номінальні передавальні числа |
31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200 |
16; 20; 25; 31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200 |
|||
Номінальний момент, що крутить, на вихідному |
безперервний (Б) ПВ=100% |
1250 |
2500 |
5000 |
|
Номінальний крутний момент |
важкий (В) ПВ=40% |
1600 |
3150 |
6300 |
|
середній (С) ПВ=25% |
2000 |
4000 |
8000 |
||
легкий (Л) ПВ=15% |
2500 |
5000 |
10000 |
||
Допустиме радіальне |
вхідного |
безперервний (Б) ПВ=100% |
630 |
1250 |
2240 |
важкий (В) ПВ=40% |
710 |
1400 |
2500 |
||
середній (С) ПВ=25% |
800 |
1600 |
2800 |
||
легкий (Л) ПВ=15% |
900 |
1800 |
3150 |
||
вихідного |
безперервний (Б) ПВ=100% |
9000 |
12500 |
18000 |
|
важкий (В) ПВ=40% |
10000 |
14000 |
20000 |
||
середній (С) ПВ=25% |
11200 |
16000 |
22400 |
||
легкий (Л) ПВ=15% |
12500 |
18000 |
25000 |
||
ККД |
0,96 |
||||
Маса, кг |
з чавунним корпусом |
110 |
190 |
335 |
|
з алюмінієвим корпусом |
64 |
- |
- |
Приклад умовного позначення
Ц3У-160-80-15-У2:
Ц3У – тип редуктора;
160 - сумарна міжосьова відстань, мм;
80 - передавальне число;
15 - тип складання;
У2 – кліматичне виконання.
