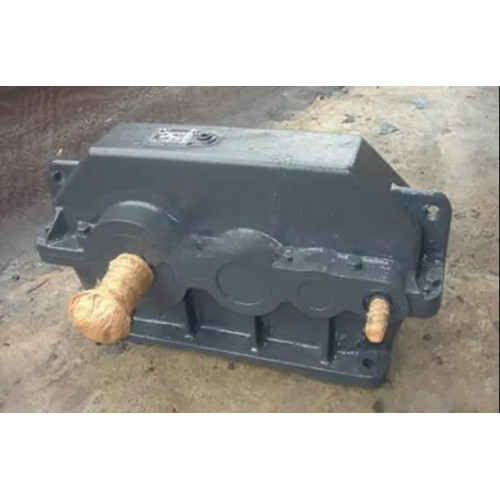

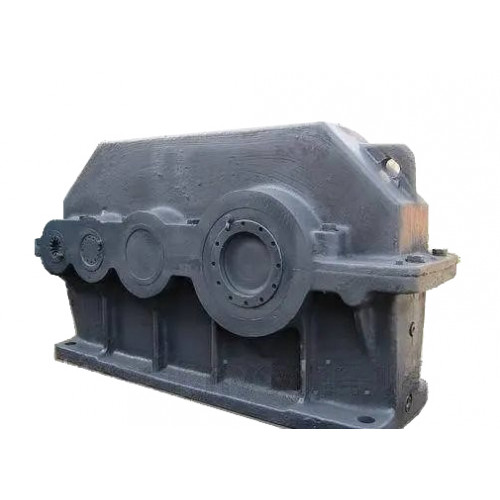

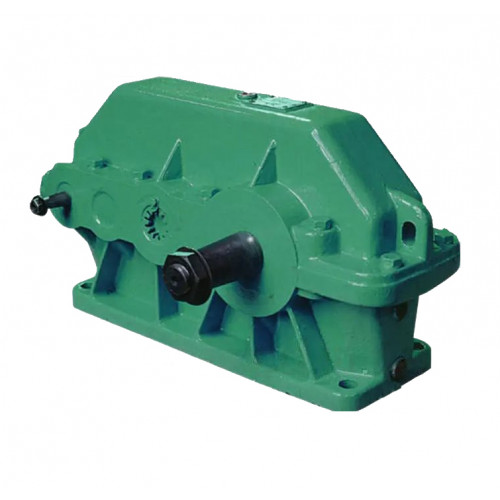

Редуктори типу Ц3У складання 23
Редуктори промислові, що мають загальне призначення, три ступені та циліндричний пристрій, відносяться до серії Ц3У. Їх використовують для вирішення великої кількості виробничих завдань, тому вони можуть мати різні виконання.
Відповідно до вітчизняних стандартів ГОСТ 20373-94, в якому описуються всі можливі варіанти складання редукторів загальнопромислових і мотор-редукторів, перетворювач Ц3У може бути складений у варіанті складання 23.
Якщо ви шукайте, де купити редуктор високої якості, то рекомендуємо звернутися до менеджерів компанії «Промпривод», щоб дізнатися всю інформацію про можливості придбання та особливості експлуатації будь-якого загальнопромислового або спеціалізованого редуктора. Ми надаємо своїм клієнтам докладну консультативну допомогу, а також надаємо тривалу гарантію на всі перетворювачі, що діє протягом року.
Умовне позначення варіанти складання 23

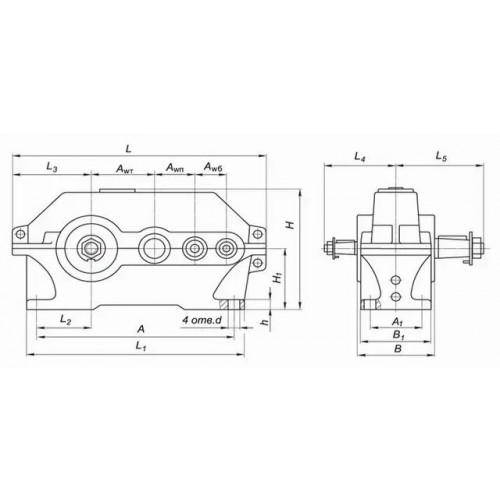

Конструкція редуктора Ц3У
Основні технічні характеристики
Параметр |
Типорозмір Ц3У |
||||
редуктор Ц3У-160 |
редуктор Ц3У-200 |
редуктор Ц3У-250 |
|||
Номінальні передавальні числа |
31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200 |
16; 20; 25; 31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200 |
|||
Номінальний момент, що крутить, на вихідному |
безперервний (Б) ПВ=100% |
1250 |
2500 |
5000 |
|
Номінальний крутний момент |
важкий (В) ПВ=40% |
1600 |
3150 |
6300 |
|
середній (С) ПВ=25% |
2000 |
4000 |
8000 |
||
легкий (Л) ПВ=15% |
2500 |
5000 |
10000 |
||
Допустиме радіальне |
вхідного |
безперервний (Б) ПВ=100% |
630 |
1250 |
2240 |
важкий (В) ПВ=40% |
710 |
1400 |
2500 |
||
середній (С) ПВ=25% |
800 |
1600 |
2800 |
||
легкий (Л) ПВ=15% |
900 |
1800 |
3150 |
||
вихідного |
безперервний (Б) ПВ=100% |
9000 |
12500 |
18000 |
|
важкий (В) ПВ=40% |
10000 |
14000 |
20000 |
||
середній (С) ПВ=25% |
11200 |
16000 |
22400 |
||
легкий (Л) ПВ=15% |
12500 |
18000 |
25000 |
||
ККД |
0,96 |
||||
Маса, кг |
з чавунним корпусом |
110 |
190 |
335 |
|
з алюмінієвим корпусом |
64 |
- |
- |
Приклад умовного позначення
Ц3У-160-80-23-У2:
Ц3У – тип редуктора;
160 - сумарна міжосьова відстань, мм;
80 - передавальне число;
23 - тип складання;
У2 – кліматичне виконання.
