Циліндричні редуктори Ц3У складання 31

Name: Циліндричні редуктори Ц3У складання 31
Brand: ПромПривод
SKU: 655318596
Price: 13000 UAH
Availability: InStock

Виробник: ПромПривод Модель: 655318596

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

Провідний виробник і постачальник високотехнологічних редукторів, мотор-редукторів та промислового обладнання в Україні з 2008 року. Компанія орієнтована на виробничі підприємства різних галузей, забезпечує як стандартні, так і індивідуально виготовлені рішення під потреби замовників

В наявності

13 000грн.

Знайшли дешевше?

Купити цей товар в 1 клік:

Діаметр осі валу:по согласованию

Колір:синий, красный, серый

Тип редуктора:Цилиндрический

Типи валів:конический, цилиндрический, в виде зубчатой муфты

Тип:Редуктор

Доставка

Самовивіз з підприємства

Новою поштую по Україні

Оплата

Оплата за рахунком

Готівкою на підприємстві

Циліндричні редуктори Ц3У складання 31

13 000грн.

Опис

Редуктори типу Ц3У складання 31

Редуктори промислові з трьома ступенями та циліндричною системою зачеплення передач називаються перетворювачами серії Ц3У. Вони відносяться до універсальних механізмів, що дають можливість підключення відразу декількох двигунів або приладів контролю та вимірювання для оптимізації робочого процесу.

На наведеній нижче схемі, що відображає варіант складання 31, видно дві щільні риси - це умовне позначення вихідних кінців швидкохідного валу. Прямокутник позначає наявність одного кінця тихохідного валу для підключення механізму, що приймає перетворені величини.

Більший перелік продукції загального промислового призначення, а також спеціалізованої техніки та комплектуючого обладнання до них можна знайти на сайті виробника «Промпривод». У нас завжди хороші ціни та лояльна програма знижок для оптових клієнтів. Звертайтесь до наших менеджерів, щоб купити редуктори недорого та з можливістю їх доставки по всій Україні.

Умовне позначення варіанта складання 31

Вариант сборки редуктора 31 - купить

Конструкція редуктора Ц3У

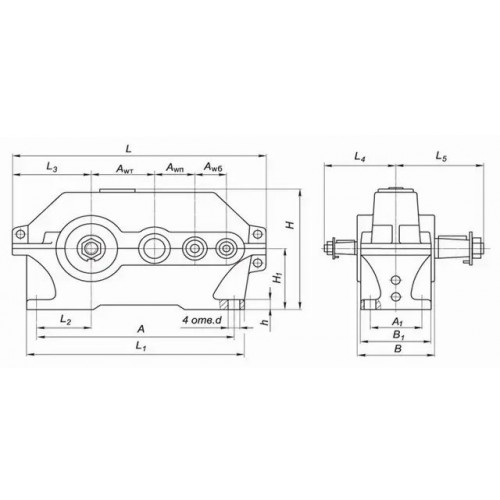

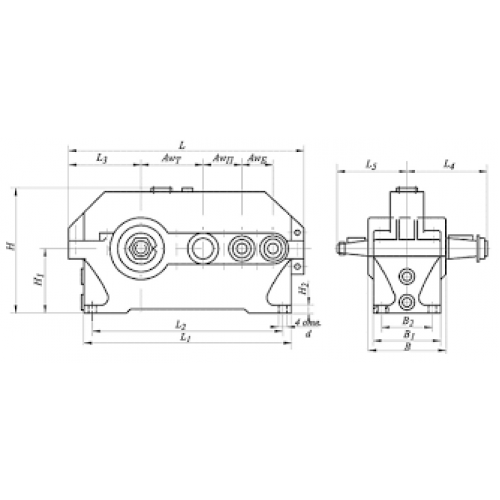

Чертеж редуктора 1Ц3У

Основні технічні характеристики

Параметри			Типорозмір Ц3У
Параметри			редуктор Ц3У-160	редуктор Ц3У-200	редуктор Ц3У-250
Номінальні передавальні числа			31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200		16; 20; 25; 31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200
Номінальний момент, що крутить, на вихідному валу при тривалій роботі з постійним навантаженням, Нм		безперервний (Б) ПВ=100%	1250	2500	5000
Номінальний крутний момент на вихідному валу під час роботи редуктора у повторно-короткочасних режимах, Нм		важкий (В) ПВ=40%	1600	3150	6300
		середній (С) ПВ=25%	2000	4000	8000
		легкий (Л) ПВ=15%	2500	5000	10000
Допустиме радіальне консольне навантаження, прикладене в середині посадкової частини валу, Н	вхідного	безперервний (Б) ПВ=100%	630	1250	2240
		важкий (В) ПВ=40%	710	1400	2500
		середній (С) ПВ=25%	800	1600	2800
		легкий (Л) ПВ=15%	900	1800	3150
	вихідного	безперервний (Б) ПВ=100%	9000	12500	18000
		важкий (В) ПВ=40%	10000	14000	20000
		середній (С) ПВ=25%	11200	16000	22400
		легкий (Л) ПВ=15%	12500	18000	25000
ККД			0,96
Маса, кг		з чавунним корпусом	110	190	335
Маса, кг		з алюмінієвим корпусом	64	-	-
