Циліндричні редуктори Ц3У складання 12

6 456грн.

Опис

Редуктори типу Ц3У складання 12

Вузький триступінчастий циліндричний перетворювач Ц3У характеризується таким параметром, як варіант складання. При необхідності виведення кінців тихохідного та швидкохідного валів у протилежному горизонтальному положенні слід замовити редуктор складання 12, позначення якої можна побачити на кресленні нижче.

Даний механізм призначений для зменшення частотних характеристик обертання валу, що надходять на нього, і збільшення моменту кручення, що передається виконавчому механізму.

Підібрати відповідний редуктор допоможуть менеджери компанії «Промпривод». Ми надає покупцям прозору інформацію про всі можливості та особливості агрегатів, що купуються, також даємо можливість отримати знижку при оптовому замовленні і отримати сою покупку в будь-якому населеному пункті країни в оптимальні терміни.

Умовне позначення варіанта складання 12

вариант сборки 12

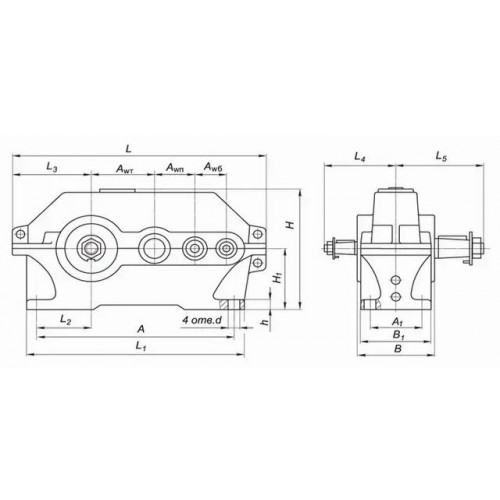

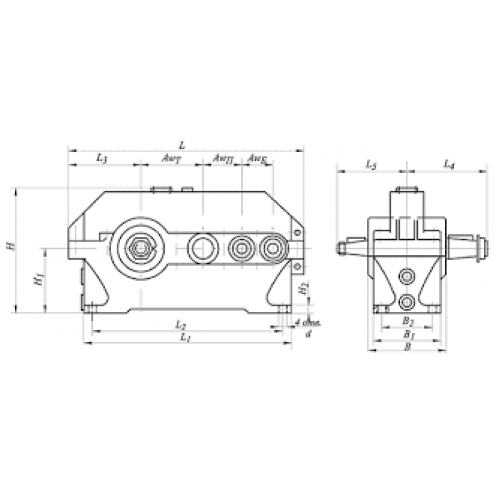

Конструкція редуктора Ц3У

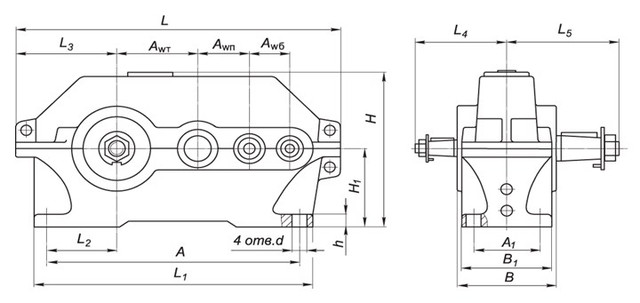

Чертеж редуктора 1Ц3У

Основні технічні характеристики

Параметри			Типорозмір Ц3У
Параметри			редуктор Ц3У-160	редуктор Ц3У-200	редуктор Ц3У-250
Номінальні передавальні числа			31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200		16; 20; 25; 31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200
Номінальний момент, що крутить, на вихідному валу при тривалій роботі з постійним навантаженням, Нм		безперервний (Б) ПВ=100%	1250	2500	5000
Номінальний крутний момент на вихідному валу під час роботи редуктора у повторно-короткочасних режимах, Нм		важкий (В) ПВ=40%	1600	3150	6300
		середній (С) ПВ=25%	2000	4000	8000
		легкий (Л) ПВ=15%	2500	5000	10000
Допустиме радіальне консольне навантаження, прикладене в середині посадкової частини валу, Н	вхідного	безперервний (Б) ПВ=100%	630	1250	2240
		важкий (В) ПВ=40%	710	1400	2500
		середній (С) ПВ=25%	800	1600	2800
		легкий (Л) ПВ=15%	900	1800	3150
	вихідного	безперервний (Б) ПВ=100%	9000	12500	18000
		важкий (Т) ПВ=40%	10000	14000	20000
		середній (С) ПВ=25%	11200	16000	22400
		легкий (Л) ПВ=15%	12500	18000	25000
ККД			0,96
Маса, кг		з чавунним корпусом	110	190	335
Маса, кг		з алюмінієвим корпусом	64	-	-
