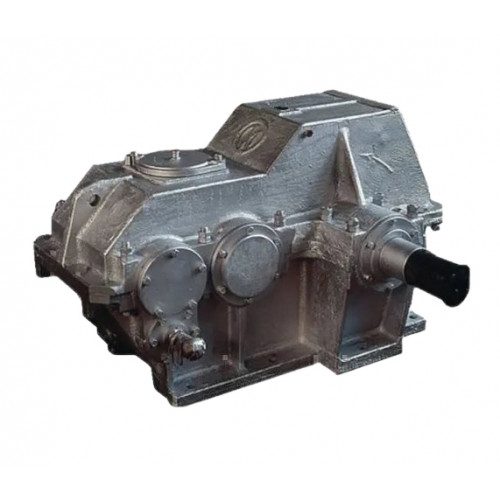

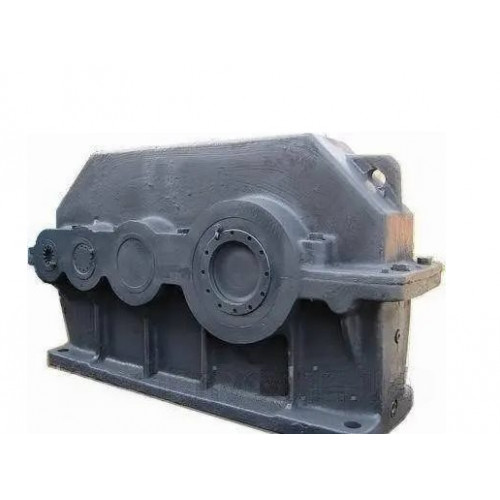

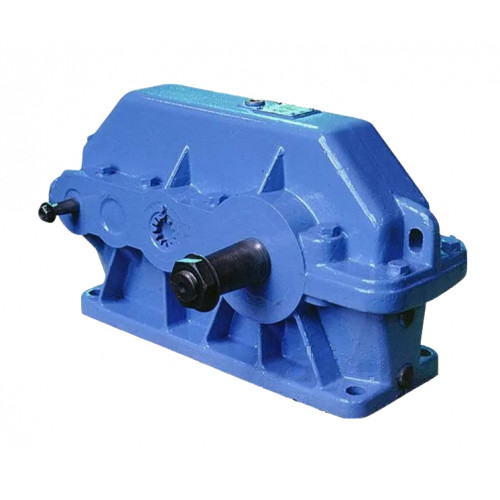

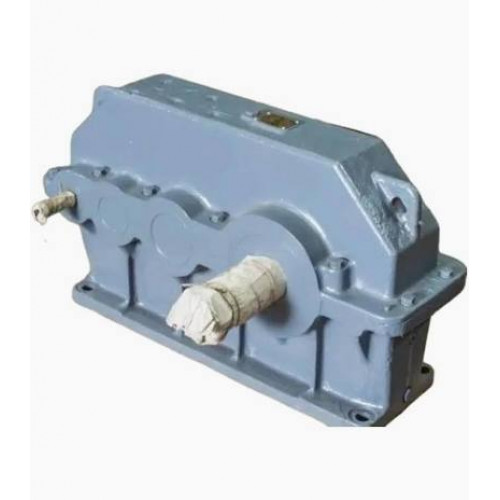

Редуктори типу Ц3У складання 25
Циліндричний промисловий редуктор серії Ц3У використовується як перетворювач механічних величин, які надходять на нього від електричного двигуна і надалі передаються органу виконання.
Завдяки значному поширенню цього виду перетворювача існує чимало варіантів його складання, які описані в ГОСТ 20373-94. Варіант складання 25 редукторів визначається наявністю двох кінців валу тихохідного (на схемі відображені за допомогою прямокутників) та одного швидкохідного (лінія на схемі).
Якщо ви шукаєте де купити редуктор недорого, то сміливо телефонуйте менеджерам компанії «Промпривод», щоб ознайомитися з великим асортиментом промислових і вузькоспеціалізованих перетворювачів. У нашому каталозі товарів ви обов'язково знайдете те, що зможе задовольнити ваші конкретні запити. Якщо вам потрібен унікальний редуктор, створений за індивідуальними кресленнями, то ми можемо надати послугу індивідуального виробництва. Наші ціни – найкращі в Україні! Здійснюємо доставку товару до всіх куточків нашої держави.
Умовне позначення варіанта складання 25

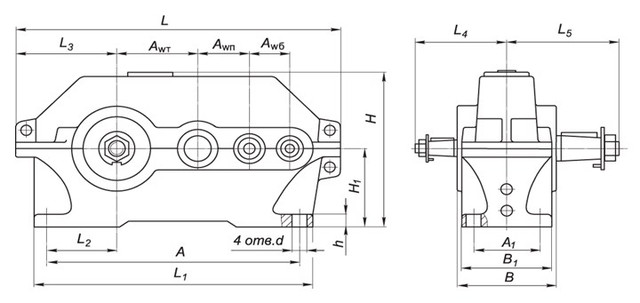

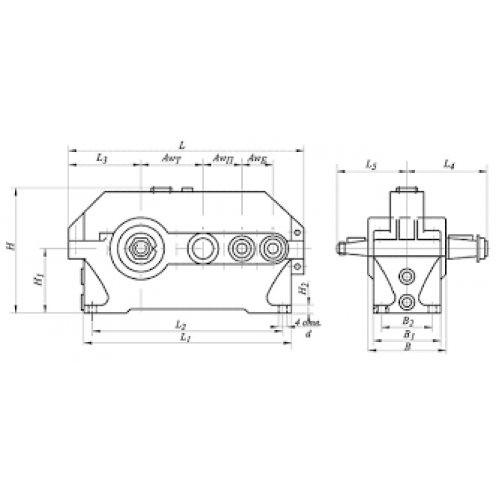

Конструкція редуктора Ц3У
Основні технічні характеристики
Параметри |
Типорозмір Ц3У |
||||
редуктор Ц3У-160 |
редуктор Ц3У-200 |
редуктор Ц3У-250 |
|||
Номінальні передавальні числа |
31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200 |
16; 20; 25; 31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200 |
|||
Номінальний момент, що крутить, на вихідному |
безперервний (Б) ПВ=100% |
1250 |
2500 |
5000 |
|
Номінальний крутний момент |
важкий (В) ПВ=40% |
1600 |
3150 |
6300 |
|
середній (С) ПВ=25% |
2000 |
4000 |
8000 |
||
легкий (Л) ПВ=15% |
2500 |
5000 |
10000 |
||
Допустиме радіальне |
вхідного |
безперервний (Б) ПВ=100% |
630 |
1250 |
2240 |
важкий (В) ПВ=40% |
710 |
1400 |
2500 |
||
середній (С) ПВ=25% |
800 |
1600 |
2800 |
||
легкий (Л) ПВ=15% |
900 |
1800 |
3150 |
||
вихідного |
безперервний (Б) ПВ=100% |
9000 |
12500 |
18000 |
|
важкий (В) ПВ=40% |
10000 |
14000 |
20000 |
||
середній (С) ПВ=25% |
11200 |
16000 |
22400 |
||
легкий (Л) ПВ=15% |
12500 |
18000 |
25000 |
||
ККД |
0,96 |
||||
Маса, кг |
з чавунним корпусом |
110 |
190 |
335 |
|
з алюмінієвим корпусом |
64 |
- |
- |
Приклад умовного позначення
Ц3У-160-80-25-У2:
Ц3У – тип редуктора;
160 - сумарна міжосьова відстань, мм;
80 - передавальне число;
25 - тип складання;
У2 – кліматичне виконання.
