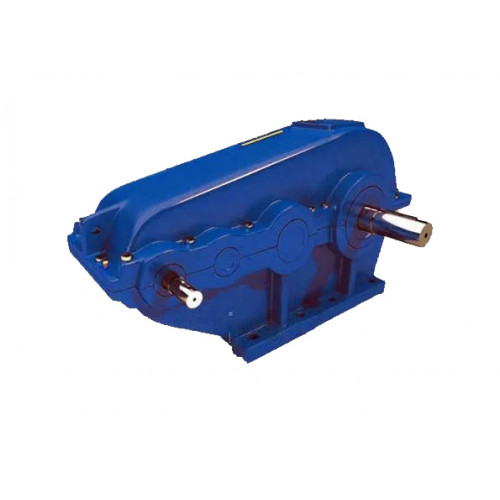

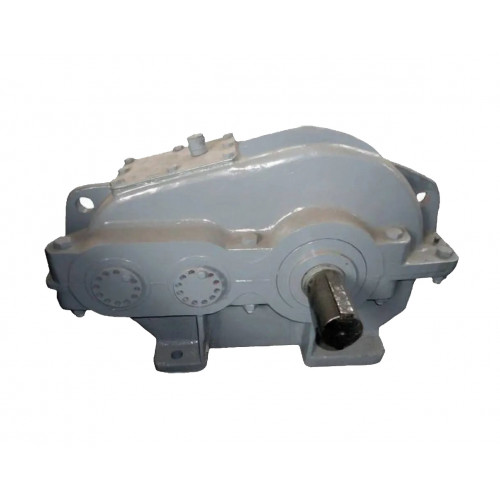

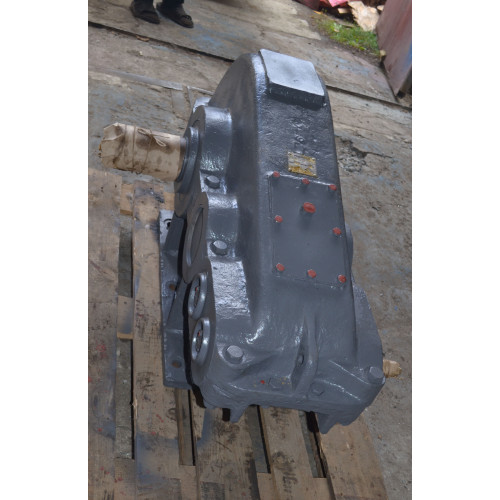

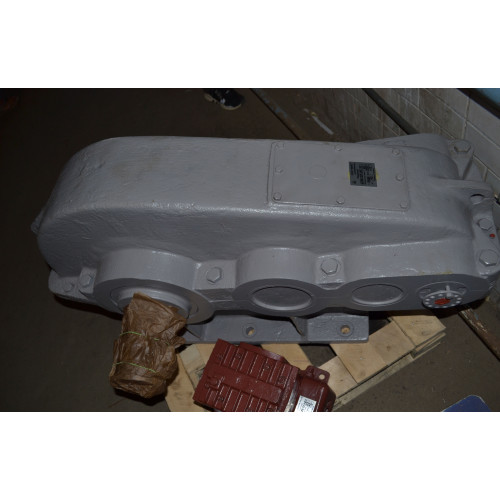

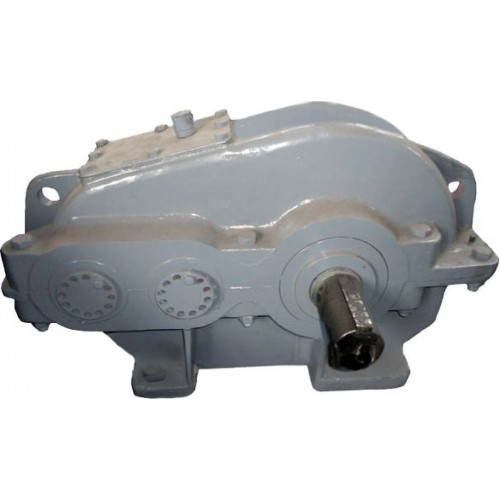

Редуктори типу ЦТНД складання 22
Як потужний промисловий перетворювач нерідко використовуються редуктори типу ЦТНД з трьома ступенями, створені у варіанті складання 22. Згідно з цим способом, розташування валів перетворювача визначається як паралельне. Кінці валів вихід з одного боку. Такий варіант складання дає можливість підключення одного виконавчого механізму та один прилад, що генерує обертання.
У каталозі товарів, представленому на сайті компанії «Промпривод», ви знайдете всі найпопулярніші та найактуальніші моделі механічних перетворювачів, що використовуються у виробничих процесах. Звертайтесь до наших менеджерів, щоб купити редуктор недорого з можливістю доставки замовлення до будь-якого населеного пункту країни.
Умовне позначення варіанта складання 22

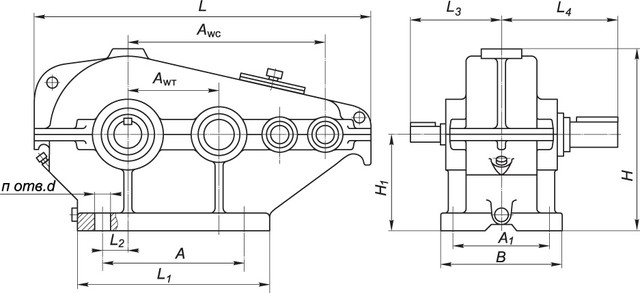

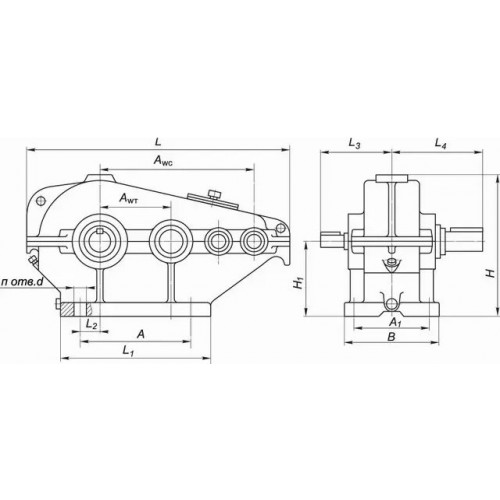

Конструкція редуктора ЦТНД
Основні технічні характеристики
Найменування технічних характеристик |
Од. вимірювання |
Типорозмір |
||
ЦТНД-315 |
ЦТНД-400 |
ЦТНД-500 |
||
Передавальні числа |
63, 80, 100, 125, 160 |
|||
Допустиме радіальне консольне навантаження на тихохідному валу |
Н |
24000 |
32600 |
42200 |
Номінальний момент, що крутить, на тихохідному валу |
Н.м. |
8300 |
17000 |
28500 |
Коефіцієнт корисної дії |
% |
0,96 |
||
Маса |
кг |
485 |
911 |
1448 |
Приклад умовного позначення редуктора
ЦТНД-315-125-22-У1:
ЦТНД – тип редуктора;
315 - сумарна міжосьова відстань;
125 - передавальне число;
22 - тип складання;
У1 – кліматичне виконання.
