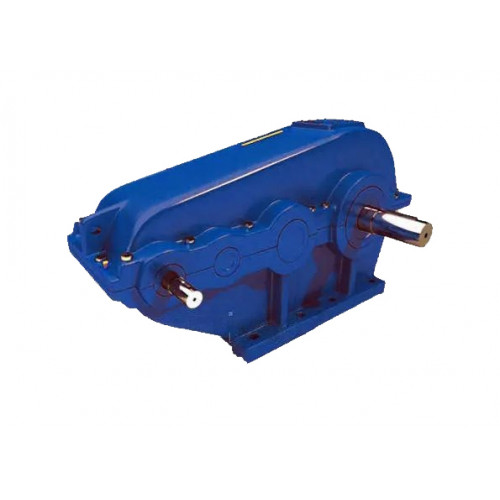

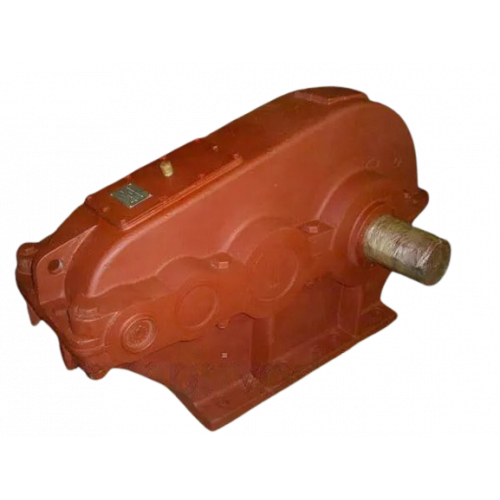

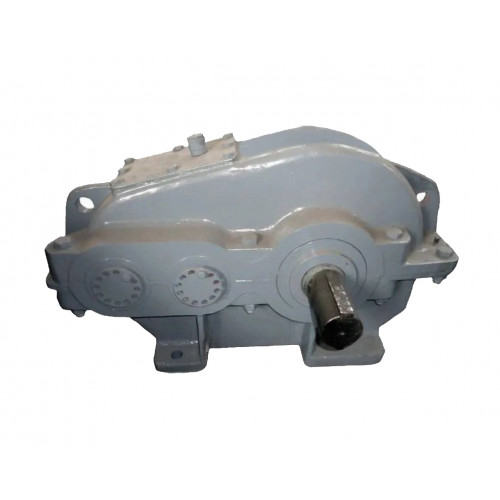

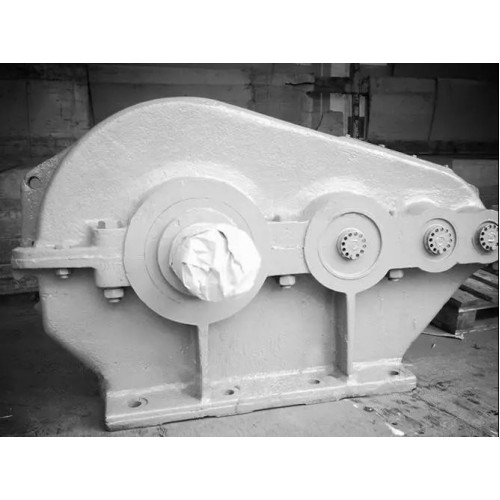

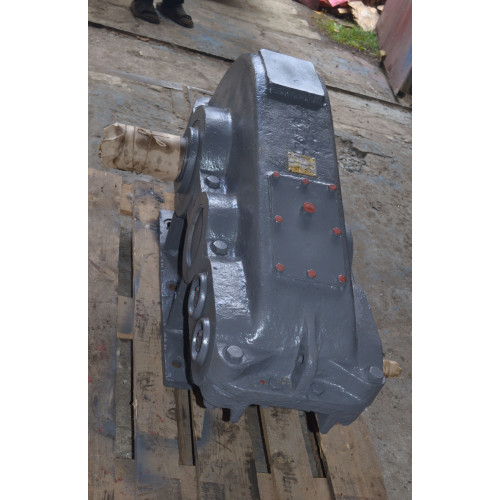

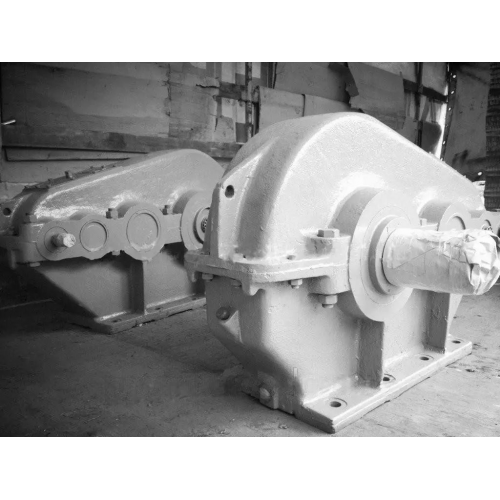

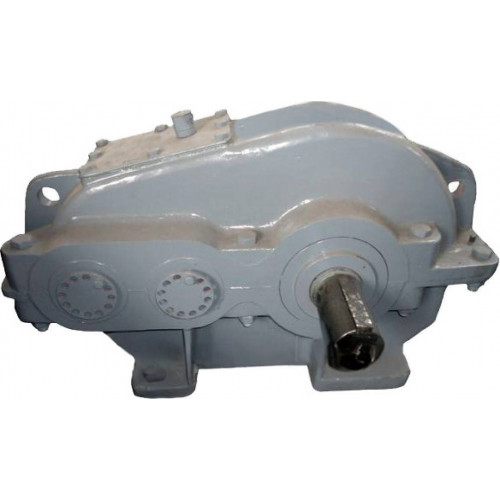

Редуктори типу ЦТНД складання 35
Як промислові перетворювачі використовуються циліндричні редуктори типу ЦТНД, які можуть бути складені у варіанті складання 35 і використані для приведення в рух відразу декількох виконавчих механізмів. Цей перетворювач має можливість підключення одразу двох двигунів, завдяки чому відбувається більш плавний розподіл навантаження на електричний механізм. Це захищає від виходу з експлуатації весь привід.
Наявність двох виходів тихохідного валу дає можливість приєднувати кілька механізмів, що приймають від редуктора обертальний рух. Таким чином, від одного перетворювача можуть працювати відразу два виконавчі пристрої.
У каталозі промислових перетворювачів та інших агрегатів, які можна знайти на сайті компанії «Промпривод», ви знайдете той механізм, який зможе забезпечити правильність роботи конкретного технологічного процесу. Щоб купити редуктор в Україні, телефонуйте, або пишіть в онлайн-чат нашим компетентним менеджерам, які зможуть проконсультувати вас з будь-якого питання.
Умовне позначення варіанта складання 35

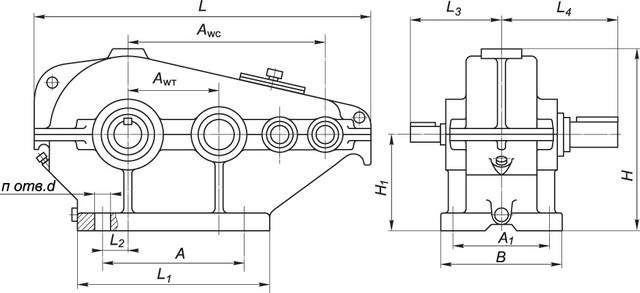

Конструкція редуктора ЦТНД
Основні технічні характеристики
|
Найменування технічних характеристик |
Од. вимірювання |
Типорозмір |
||
|
ЦТНД-315 |
ЦТНД-400 |
ЦТНД-500 |
||
|
Передавальні числа |
63, 80, 100, 125, 160 |
|||
|
Допустиме радіальне консольне навантаження на тихохідному валу |
Н |
24000 |
32600 |
42200 |
|
Номінальний момент, що крутить, на тихохідному валу |
Н.м. |
8300 |
17000 |
28500 |
|
Коефіцієнт корисної дії |
% |
0,96 |
||
|
Маса |
кг |
485 |
911 |
1448 |
Приклад умовного позначення редуктора
ЦТНД-315-125-35-У1:
ЦТНД – тип редуктора;
315 - сумарна міжосьова відстань;
125 - передавальне число;
35 - тип складання;
У1 – кліматичне виконання.
