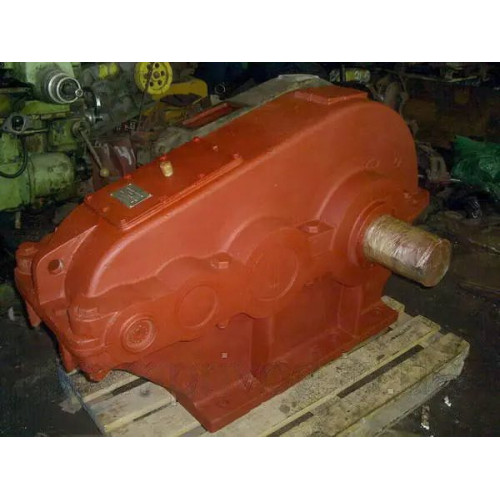

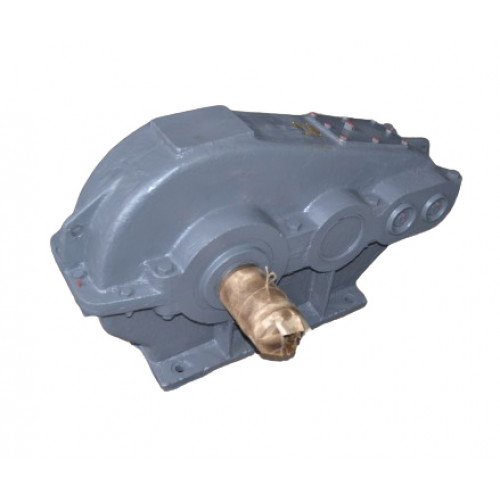

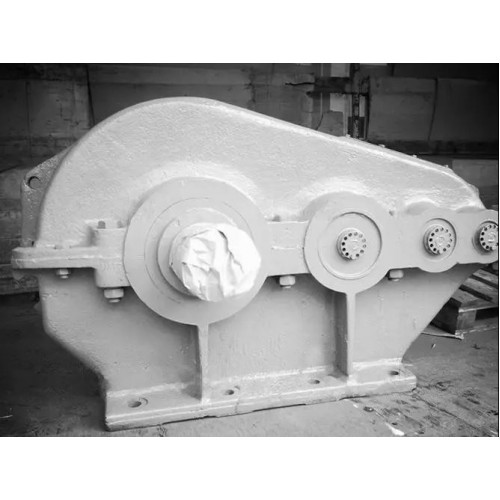

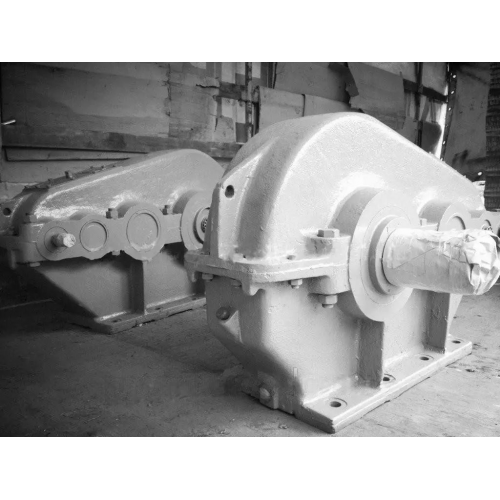

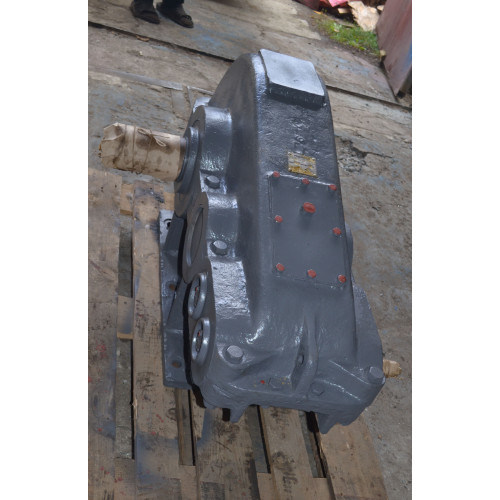

Редуктори типу ЦТНД складання 36
Промислові редуктори ЦТНД грають роль перетворювача механічних величин. Редуктор дозволяє знизити кількість оборотів, що надходять від електричного двигуна, тим самим вплинути на збільшення моменту кручення, що передається виконавчому механізму. Редуктори такого типу можуть бути складені у варіанті складання 36, що відповідає наявності відразу 4 кінців валів.
Швидкохідні вали використовуються для приєднання відразу двох електричних двигунів, що перетворюють електричну енергію на механічну. Такий спосіб підключення дозволяє скоригувати навантаження та зробити роботу системи безпечнішою. Приєднання виконавчих механізмів відбувається до напіввалів – виходів тихохідного валу.
Звертайтеся до менеджерів компанії «Промпривод», щоб дізнатися інформацію, необхідну для використання та придбання перетворювальної техніки. Ми працюємо як із одиничними замовленнями, так і з оптовими покупцями, маємо лояльну програму знижок для кожного з них. Телефонуйте або звертайтеся до фахівців в онлайн-чаті, щоб купити редуктор в Харкові, Києві та інших містах України за найнижчою ціною.
Умовне позначення варіанта складання 36

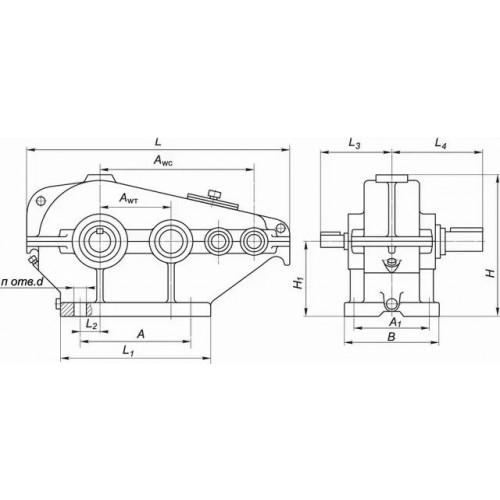

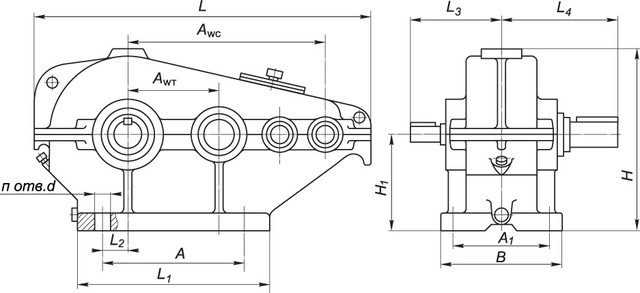

Конструкція редуктора ЦТНД
Основні технічні характеристики
Найменування технічних характеристик |
Од. вимірювання |
Типорозмір |
||
ЦТНД-315 |
ЦТНД-400 |
ЦТНД-500 |
||
Передавальні числа |
63, 80, 100, 125, 160 |
|||
Допустиме радіальне консольне навантаження на тихохідному валу |
Н |
24000 |
32600 |
42200 |
Номінальний момент, що крутить, на тихохідному валу |
Н.м. |
8300 |
17000 |
28500 |
Коефіцієнт корисної дії |
% |
0,96 |
||
Маса |
кг |
485 |
911 |
1448 |
Приклад умовного позначення редуктора
ЦТНД-315-125-36-У1:
ЦТНД – тип редуктора;
315 - сумарна міжосьова відстань;
125 - передавальне число;
36 - тип складання;
У1 – кліматичне виконання.
