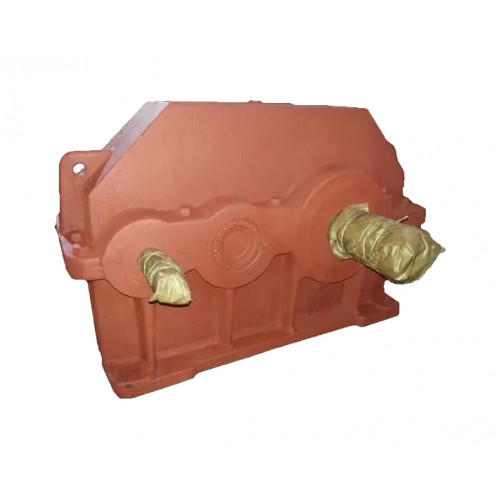

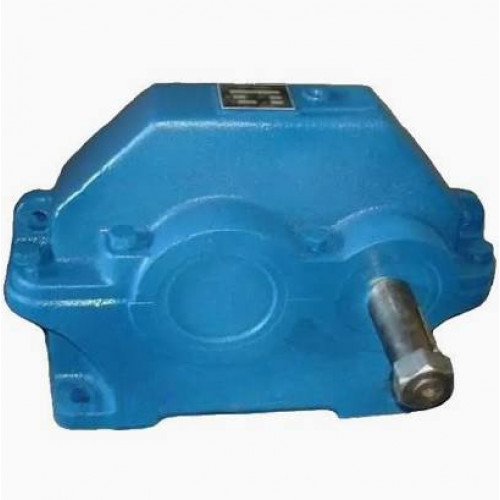

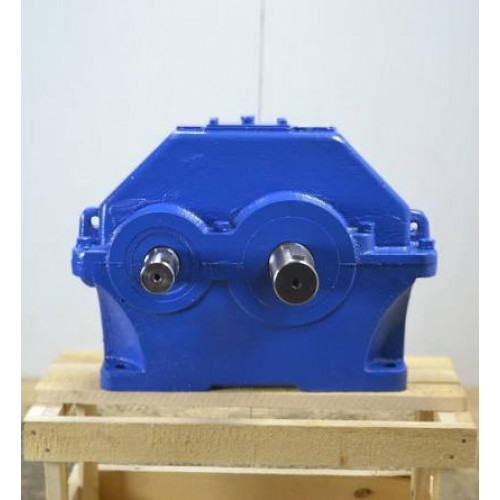

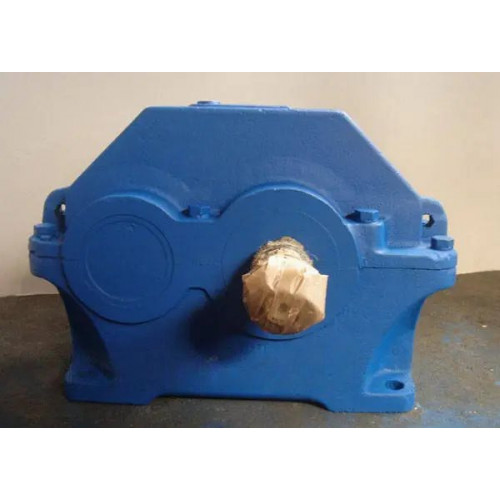

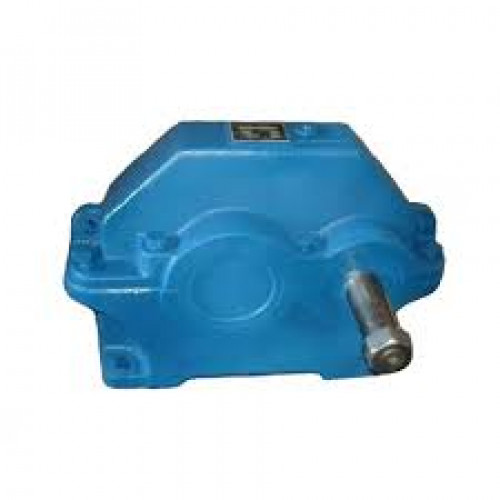

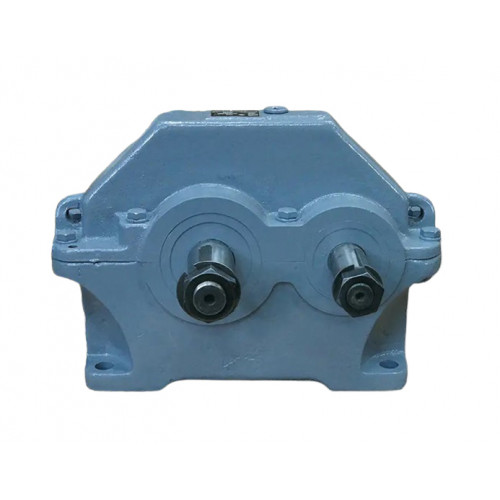

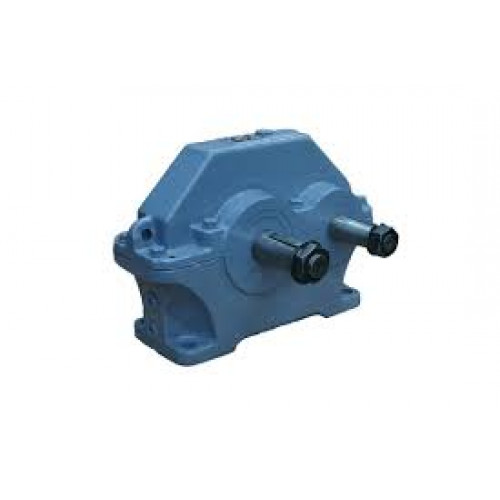

Редуктор 1ЦУ-100
Редуктор 1ЦУ-100, який пропонує вашій увазі наша компанія, є циліндровим одноступінчастим редуктором, який має загальномашинобудівне застосування, призначений редуктор ЦУ для того, щоб робити збільшення крутного моменту і зменшувати при цьому частоту обертання.
Редуктори 1ЦУ розраховані до роботи за таких умов:
- робота тривала до 24 годин на добу або з періодичними зупинками;
- робота в безперервному та повторно-короткочасному режимах, навантаження одного напрямку та реверсивна;
- обертання валів у будь-який бік;
- частота обертання вхідного валу не перевищує 1800 об/хв;
- кліматичні виконання У1, У2, У3, УХЛ4, Т1, Т2, Т3 та О4 за ГОСТ 15150-69;
- атмосфера типів I та II за ГОСТ 15150-69 при запиленості повітря не більше 10 мг/м3.
Переваги роботи з нами:
- Максимально швидке відвантаження - завжди в обумовлений термін.
- Досвідчені спеціалісти.
- Товар чудової якості.
- Гарантія на кожну покупку.
- Найвигідніші ціни.
- Відправимо замовлення будь-яким перевізником, по Харкову доставимо власним транспортом.
Технічні параметри
|
Передавальні відносини |
2; 2,5; 3,15; 4; 5; 6,3 |
|
|
Навантаження на вал, Н |
на швидкохідний вал |
1250 |
|
на тихохідний вал |
4500 |
|
|
Момент крутіння на тихохідному валу, Н.м |
1250 |
|
|
ККД |
0,98 |
|
|
Маса, кг |
78 |
|

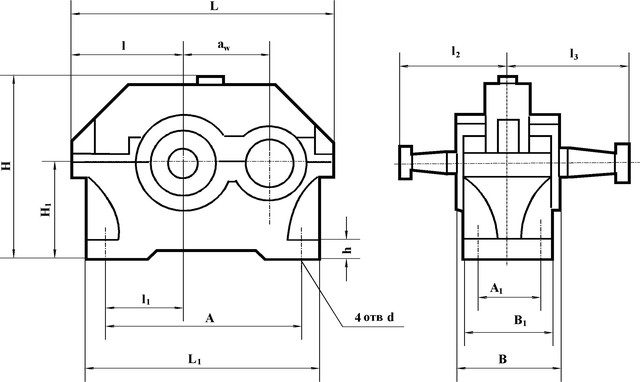

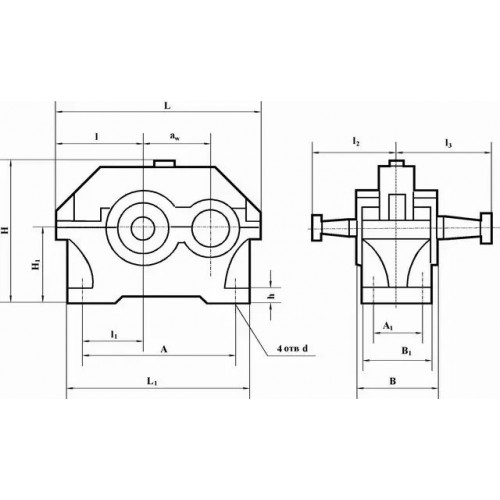

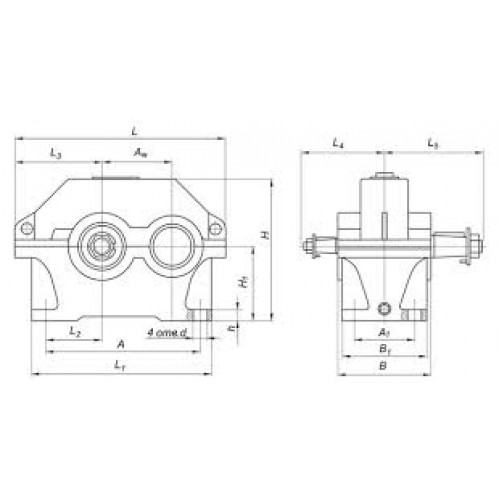

Розміри редуктора
|
Aw |
A |
A 1 |
B |
B 1 |
H |
H 1 |
h |
L |
L 1 |
L 2 |
L 3 |
L 4 |
L 5 |
d |
|
160 |
475 |
405 |
136 |
195 |
218 |
218 |
335 |
170 |
28 |
355 |
125 |
185 |
175 |
24 |

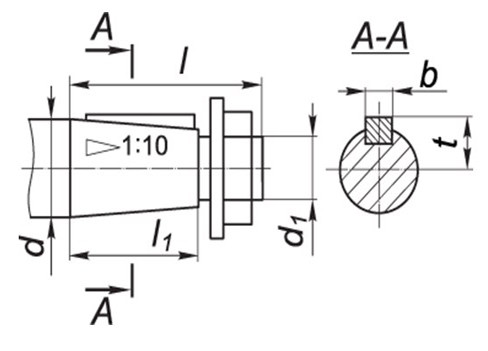

Габарити валів
|
Вал на вході |
Вал на виході |
||||||||||
|
d |
d 1 |
l |
l 1 |
b |
t |
d |
d 1 |
l |
l 1 |
b |
t |
|
45 |
М30х2,0 |
110 |
82 |
12 |
23,45 |
55 |
М36х3,0 |
110 |
82 |
14 |
28,9 |

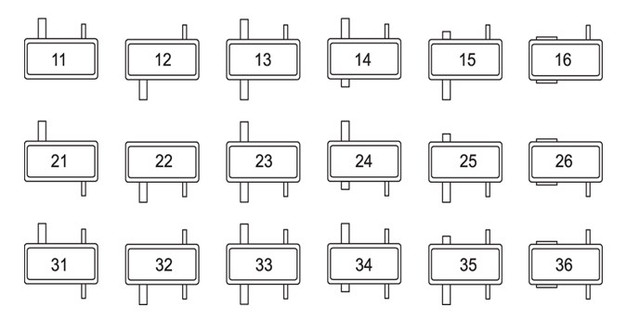

Варіанти складання редуктора
Умовне позначення редуктора 1ЦУ-100
